4层医药办公楼给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:23张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):15
  • 大样节点:卫生间
  • 项目所在地:浙江

附件详情

  • 给排水设计说明/图例
  • 人防给排水设计说明
  • 泵房大样详图
  • 泵房消防给水系统图给排水系统图
  • 消火栓给水系统图
  • 人防生活给水系统图集水坑排水系统图
  • 给排水系统图自喷给水系统图
  • 公卫给排水大样图
  • 地下室消火栓给水平面图
  • 地下室给排水平面图
  • 一层给排水平面图
  • 自喷平面图

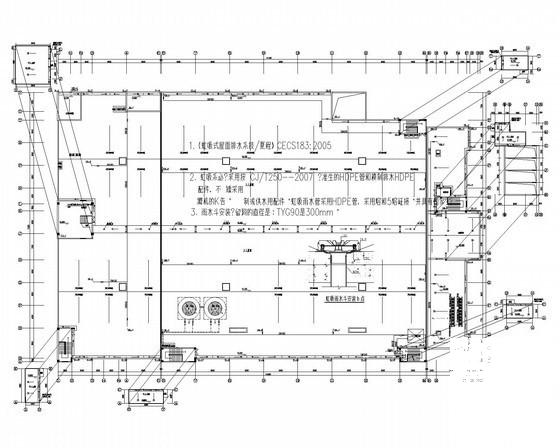

  • 虹吸系统

附件详情

该资料为浙江某医药办公楼给排水施工图纸。该工程共四层,建筑高度为16.20m。本专业设计范围包括:给水系统、排水系统、消火栓给水系统、自动喷水灭火系统和建筑灭火器配置。给水由市政给水管网直接供水,排水采用污废合流制,室外消防用水量30L/S,室内消防用水量15L/S。
,共23张图纸

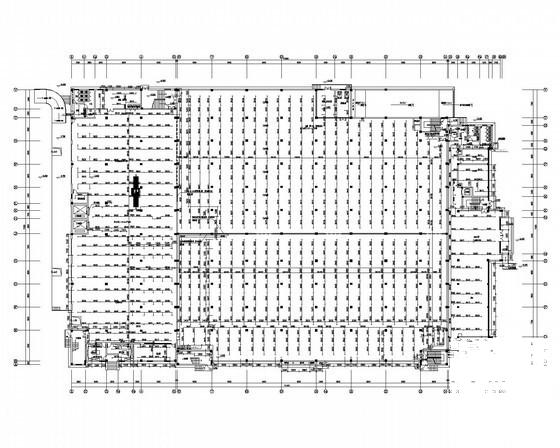

一层自喷平面图

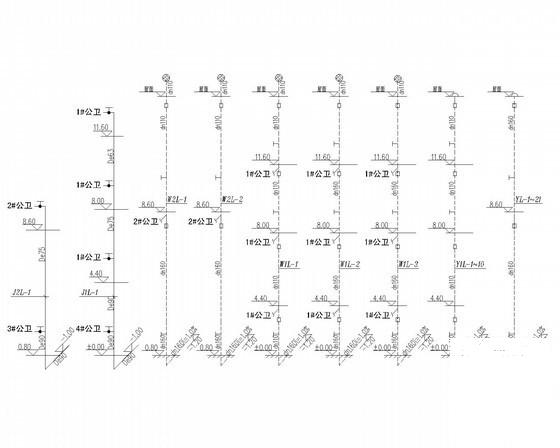

给排水系统图

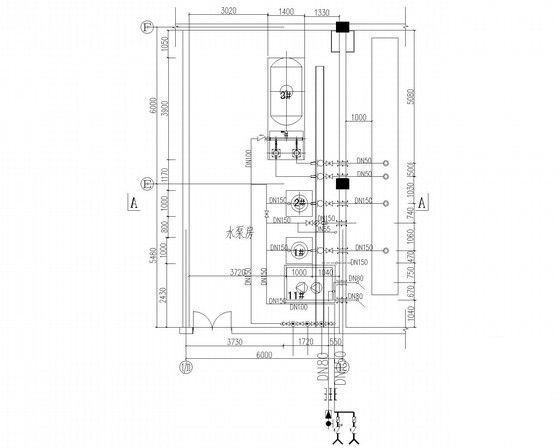

消防水池及泵房大样图

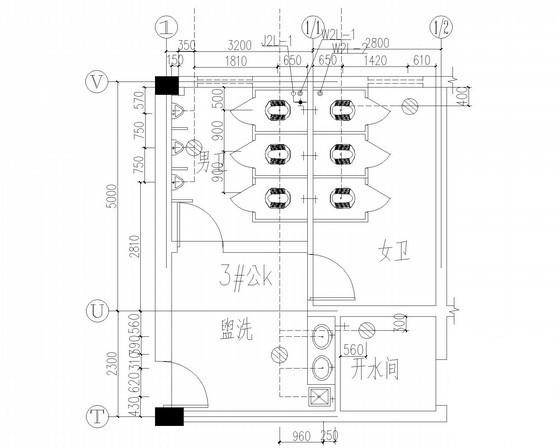

3#公共卫生间大样图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 4层医药办公楼给排水CAD施工图纸 - 1
    第 1 张图
  • 4层医药办公楼给排水CAD施工图纸 - 2
    第 2 张图
  • 4层医药办公楼给排水CAD施工图纸 - 3
    第 3 张图
  • 4层医药办公楼给排水CAD施工图纸 - 4
    第 4 张图
  • 4层医药办公楼给排水CAD施工图纸 - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
