4层华春现代生物医药产业基地项目施工图纸
-
建筑类别：工业建筑
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：4675.17平方米
-
建筑地上层数：4层
-
负荷等级：二级,三级
-
强电设计：低压配电,电气照明,建筑物防雷,接地安全
一、项目概要
该项目为华春药业产业园项目制药过程研究中心,地上四层,无地下室。建筑设计结构形式为全现浇钢
筋混凝土框架结构,独立柱基础。该项目总建筑面积
4675.17m
2。筑高度19.6m。
二、设计内容
该资料包括配电、照明、综合布线、有线电视、安防系统、
火灾自动报警系统
、
防雷接地
系统等。
室外照明、屋顶
照明系统
,由专业厂家设计,该资料仅预留电源;有特殊装修要求的场所,由室内
装修设计负责进行照明平面的设计。该资料将电源引至配电箱。
三、供电
1
.该项目为多层建筑,应急照明、消防负荷(包括排烟风机等)为二级负荷,其它均为三级负荷
。二级负荷应由双路电源供电,当一个电源发生故障时,另一个电源不应同时受到损害。疏散指示
照明采用蓄电池作备用电源,供电时间大于
30
分钟。
2
.该项目电源由园区的变电站引来,电源为~
380/220V
三相五线,进线方式为电缆穿管引入
引入首层配电室,电缆通过竖向线槽由配电室引至每层电气竖井,消防负荷和非消防负荷的电缆、
同一用电负荷的主供和备供回路,同桥架敷设时,都应加设隔板隔开。电缆桥架穿过防火分区、防
烟分区、楼层、隔墙时,空隙应采用相当于建筑构件耐火极限的不燃烧材料填密封。
3
.首层设置配电室,配电柜落地安装,采用
8
#槽钢做基础,电源进线处做联合接地,联合接地
做法见
09BD10-85
页。
四、图纸展示
图纸展示
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

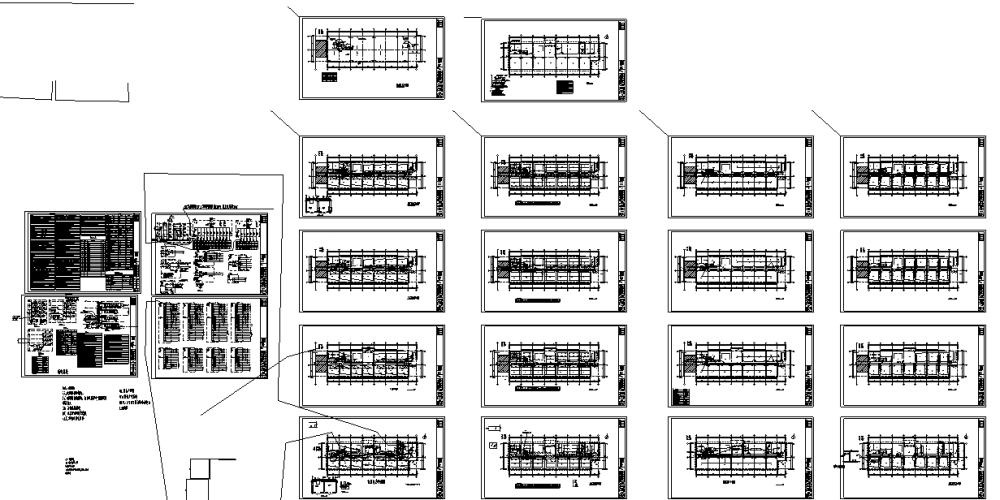

医药基地施工图 - 1
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-02-20
- 评论次数：0
- 浏览次数：0
- 文件大小：3.8 MB
- 收藏次数：0
-
文件名称：
附件-996099569900679877.dwg
医药基地施工图下载
