医药生产车间暖通及空压冷冻系统设计CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：工业建筑
建筑高度类型：单层建筑
图纸设计深度：施工图
参考图纸：23张
设计年代：近代
设计内容：空调,通风,洁净,冷热源,机房
冷热源：电动压缩式冷水机组
空调系统：全空气系统
节点大样：冷却塔
特殊系统：空压系统
项目所在地：江西

附件详情

空调系统设计说明
空调系统材料明细表
空调通风设备明细表
空调系统风量平衡及风口型式一览表
空调通风系统送风管道及设备平面布置图
空调通风系统回.排风.除尘管道及设备平面布置图
空调系统风口平面布置图
空调机房管道及设备平面布置图
屋面冷冻及通风设备平面布置图
空压冷冻设计施工说明
冷冻工艺流程图
空压工艺流程图
空压冷冻设备平面布置图
空压冷冻设备基础平面布置图
空压冷冻管道设备平面布置图
空压冷冻设备一览表
空压冷冻材料一览表

附件详情

稿件为江西某医药生产公司GMP工程综合生产车间洁净空调系统级空压冷冻设计施工图纸；该车间含无菌眼药水车间、仓库及办公室等。
冷冻系统：该项目设计一套电制冷系统，制冷量599.0KW。可提供103.0m /h7℃空调冷媒，循环冷却水123.0m /h，冷却水进水温度30°C，出水温度35°C。
空压系统：该项目设计一台空压机，压缩空气排气量为3.30m/min，排气压力0.75Mpa压缩空气。因要求无油无水洁净空气，本系统采用了双螺杆式空气压缩机（风冷），并经过冷冻式压缩空气干燥器干燥，及离心式油水分离器.主管路过滤器.微油雾过滤器.活性碳吸附过滤后，压缩空气可达如下标准粒子≤0.01um，满足医药工业用气要求。
……

，图纸共23张。

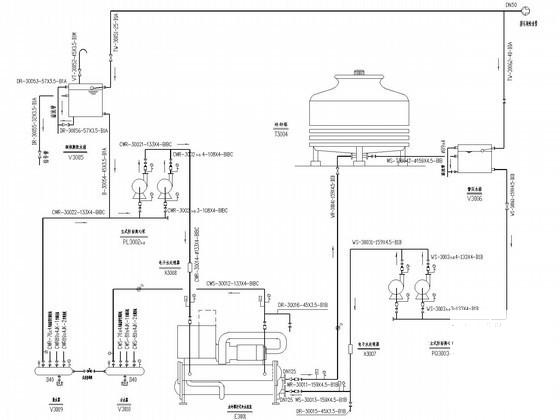

冷冻工艺流程图

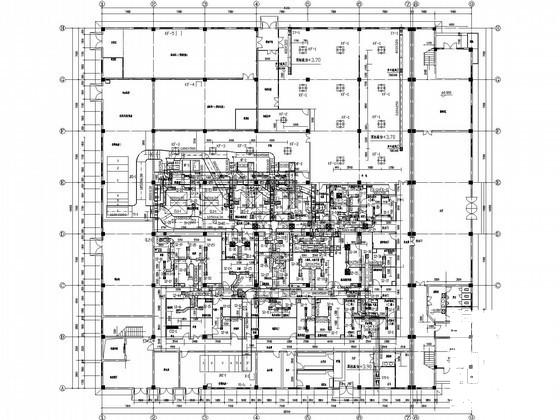

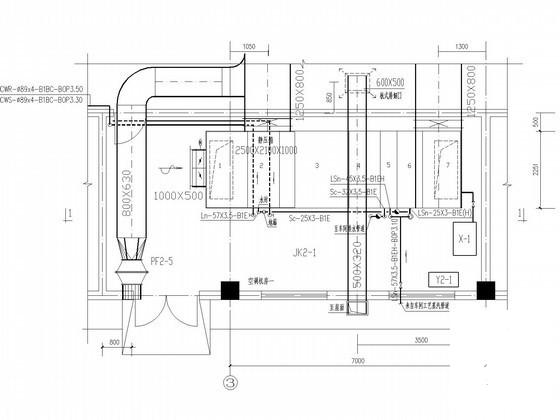

空调机房管道及设备平面布置图

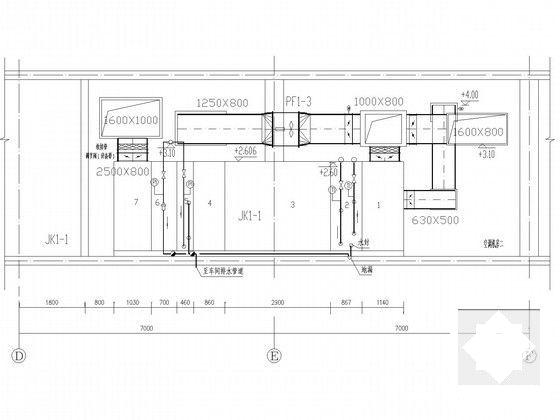

空调机房剖面图

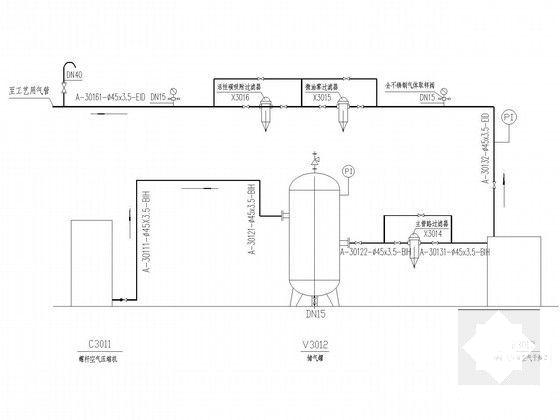

空压工艺流程图

空压冷冻管道设备平面布置图

眼药水车间暖通、空压冷冻
