18米跨单层钢结构厂房带附楼结构设计方案CAD图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架,轻钢结构
  • 基础形式 :独立基础
  • 结构最大跨度:18m
  • 抗震设防烈度:7度抗震
  • 风压:0.25kN/平方米
  • 参考图纸:30张
  • 设计年代:近代

附件详情

该资料包含:钢 结构设计说明 及资料目录,基础平面布置图,基础详图,梁柱布置及配筋图,支架布置及详图,节点大样图,楼梯一结构图, 吊车梁 平面布置图 ,墙架图,办公楼屋面檩条布置图,办公楼墙架图,办公楼墙架 节点图
共30张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

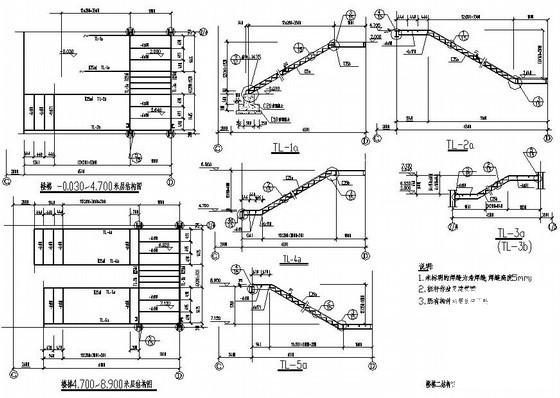

  • 18米跨单层钢结构厂房带附楼结构设计方案CAD图纸 - 1
    第 1 张图

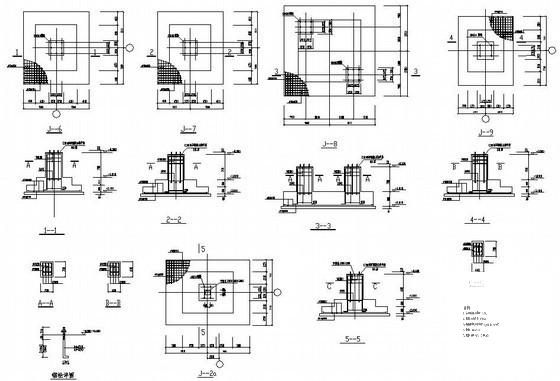

  • 18米跨单层钢结构厂房带附楼结构设计方案CAD图纸 - 2
    第 2 张图

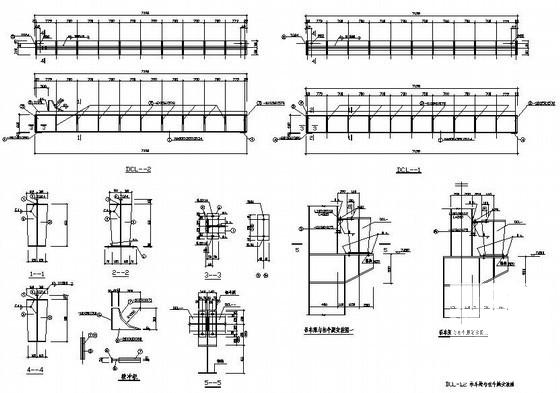

  • 18米跨单层钢结构厂房带附楼结构设计方案CAD图纸 - 3
    第 3 张图

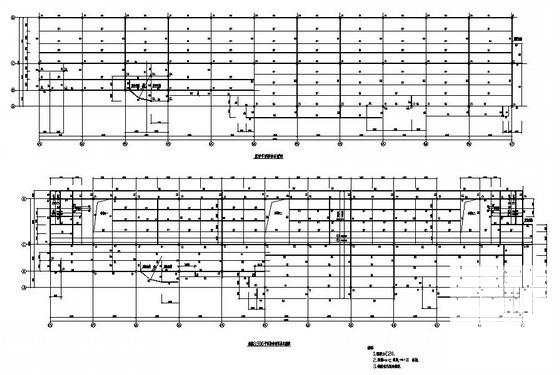

  • 18米跨单层钢结构厂房带附楼结构设计方案CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
