17.7m跨带吊车钢结构厂房结构设计施工图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构最大跨度:17.7m
  • 抗震设防烈度:7度抗震
  • 风压:0.65kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:12张
  • 设计年代:近代

附件详情

该资料包含:钢 结构设计说明 ,基础布置图,地脚螺栓布置图,GJ-1,抗风柱、刚架部分编号详图,吊车梁系统图及材料表,材料汇总表,吊车梁详图,屋面、檩条、抗风柱、隅撑材料表,刚架与屋面支撑系统图,1-1剖面图,屋面支撑详图,柱间支撑详图,屋面檩条、拉条、隅撑布置图及详图,侧墙墙梁布置图,隅撑、墙梁连接详图,侧墙墙梁布置图及详图,墙梁详图,雨蓬详图材料表,刚架、墙梁、支撑材料表等
共12张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 带吊车钢结构厂房 - 1

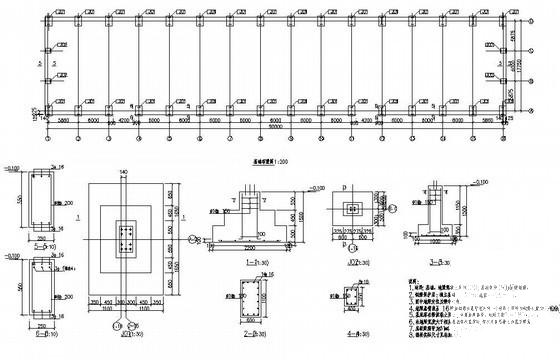

    带吊车钢结构厂房 - 1
  • 带吊车钢结构厂房 - 2

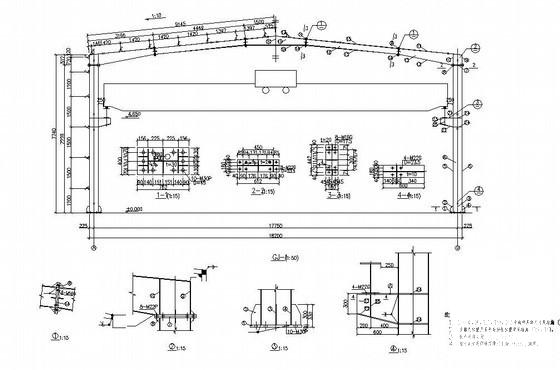

    带吊车钢结构厂房 - 2
  • 带吊车钢结构厂房 - 3

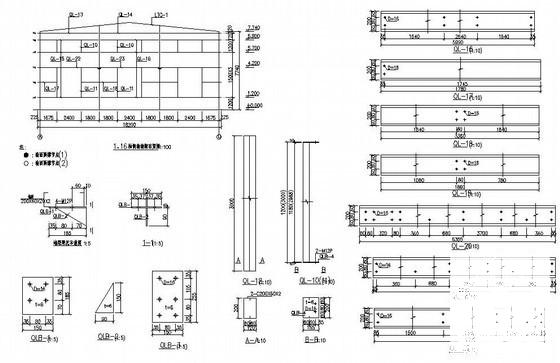

    带吊车钢结构厂房 - 3
  • 带吊车钢结构厂房 - 4

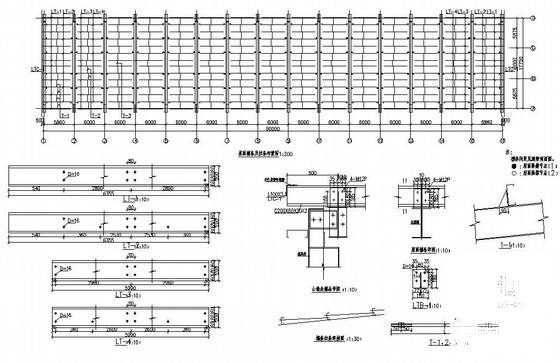

    带吊车钢结构厂房 - 4
以上是部分截图,请下载附件后查看完整高清内容
