20米跨带吊车梁单层厂房结构设计施工图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架,轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 结构最大跨度:20.6m
  • 抗震设防烈度:8度抗震
  • 风压:0.65kN/平方米
  • 雪压:0.2kN/平方米
  • 参考图纸:12张
  • 设计年代:近代

附件详情

结构设计说明 、 基础平面图、屋面支撑、系杆布置图、吊车梁、柱间支撑布置图、屋面檩条、拉条、隅撑布置图、立面构件布置示意图、墙架梁、墙架柱布置示意图、钢爬梯施工图、支撑详图、吊车梁详图共12张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

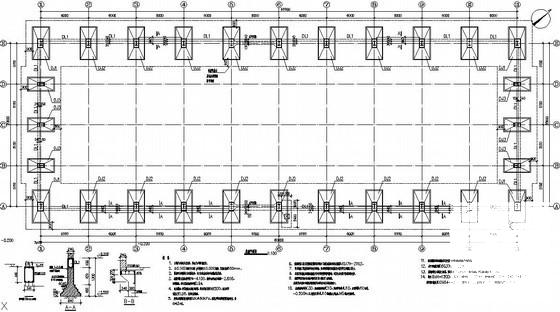

  • 带吊车单层厂房 - 1
    带吊车单层厂房 - 1

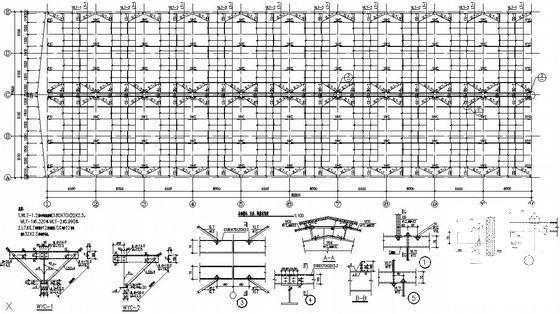

  • 带吊车单层厂房 - 2
    带吊车单层厂房 - 2

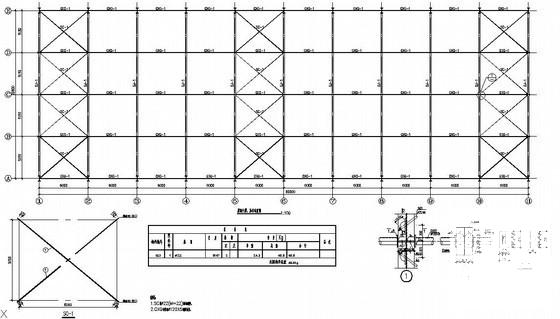

  • 带吊车单层厂房 - 3
    带吊车单层厂房 - 3

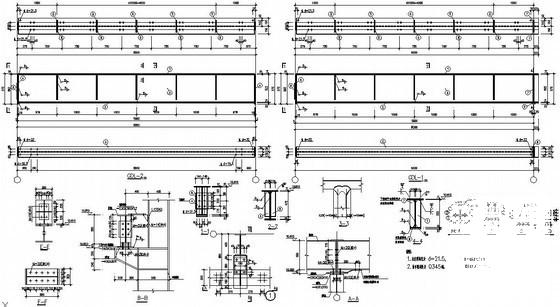

  • 带吊车单层厂房 - 4
    带吊车单层厂房 - 4
以上是部分截图,请下载附件后查看完整高清内容
