单层双跨重型钢结构厂房毕业设计方案计算书(墙体建筑构造)

1.该拟建的建筑位于青岛市室内，设计内容：重型钢结构厂房，此建筑占地面积3344平方米。

2.平面设计

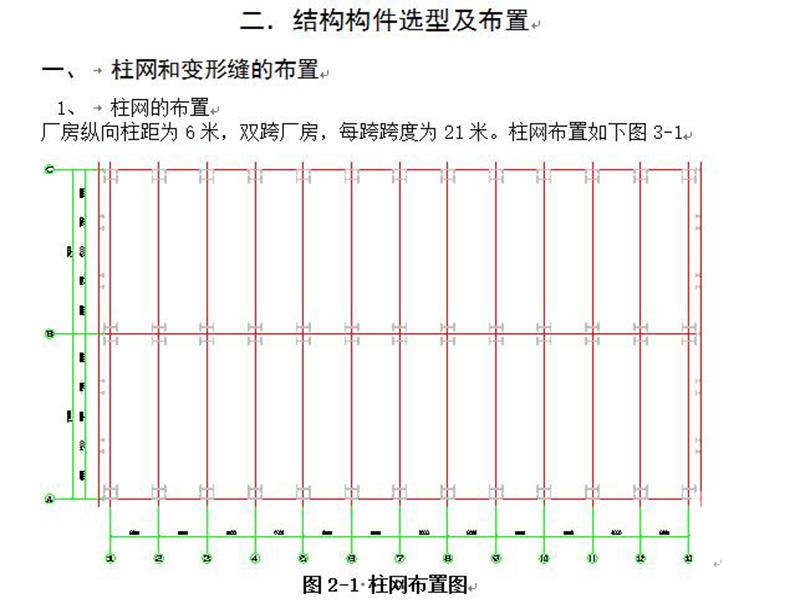

建筑物朝向为南北向，双跨厂房，每跨跨度为21m，柱距为6m，采用柱网为21m×6m，纵向定位轴线采用封闭式结合方式。

3.立面设计

该建筑立面为了满足采光和美观需求，设置了大面积的玻璃窗。

4.剖面设计

吊车梁轨顶标高为6.9m，柱子高度H=6.9 3.336 0.3=10.536,取柱子高度为10.8m。

5.防火

防火等级为二级丁类，设一个防火分区，安全疏散距离满足房门只外部出口或封闭式楼梯间最大距离。

室内消火栓设在两侧纵墙处，两侧及中间各设两个消火栓，满足间距小于50m的要求。

6.抗震

建筑的平面布置规则，建筑的质量分布和刚度变化均匀，满足抗震要求。

7.屋面

屋面形式为坡屋顶：坡屋顶排水坡度为10%，排水方式为有组织内排水。屋面做法采用《01J925-1压型钢板、夹芯板屋面及墙体建筑构造》中夹芯钢板屋面。

8.采光

采光等级为Ⅳ级，窗地比为1/6,窗户面积为1160平方米，地面面积为3344平方米，窗地比满足要求，不需开设天窗。

9.排水

排水形式为有组织内排水，排水管数目为21个。

结构构件选型及布置1

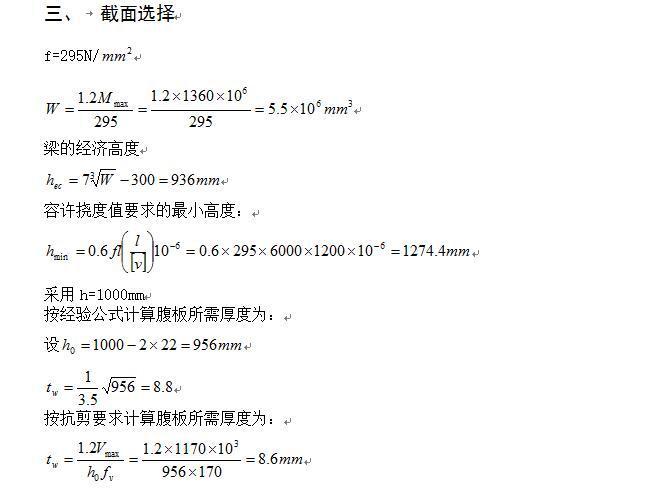

截面选择2

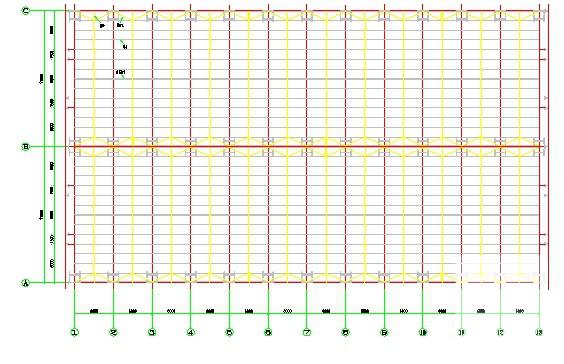

檩条、拉条布置图3

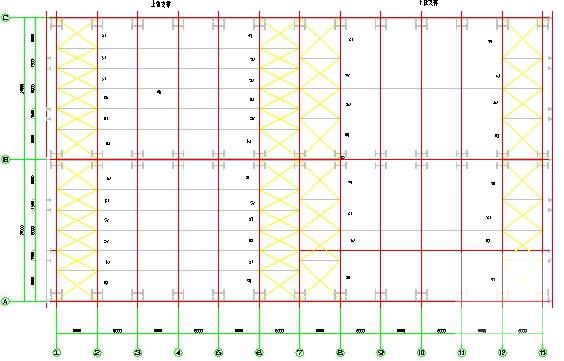

支撑布置图4

设计资料及说明5

厂房平面布置图及结构计算简图6
