带吊车带附跨厂房结构设计方案CAD图纸

附件详情

某带吊车带附跨厂房结构设计图
该资料为：某带吊车带附跨厂房结构设计图
该项目为厂房，总长度108000米,总宽度42000米（轴线间距），2连跨第一跨跨度为24.0m,第二跨为18.0米低跨，柱距为 6m.内设额定起重量为 5、20、32吨、工作级别为A4-A5的吊车。
该资料包含：

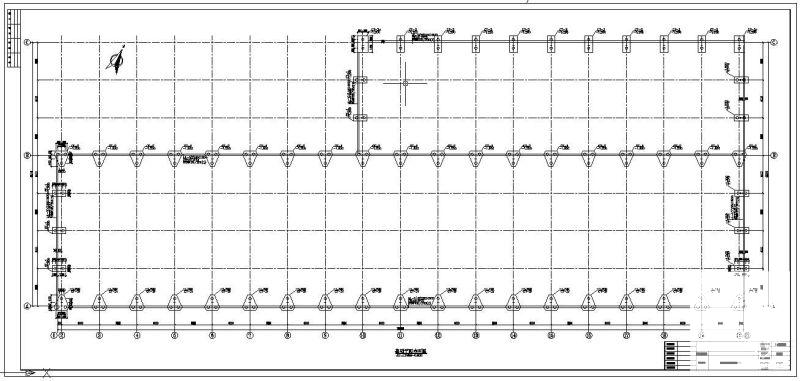

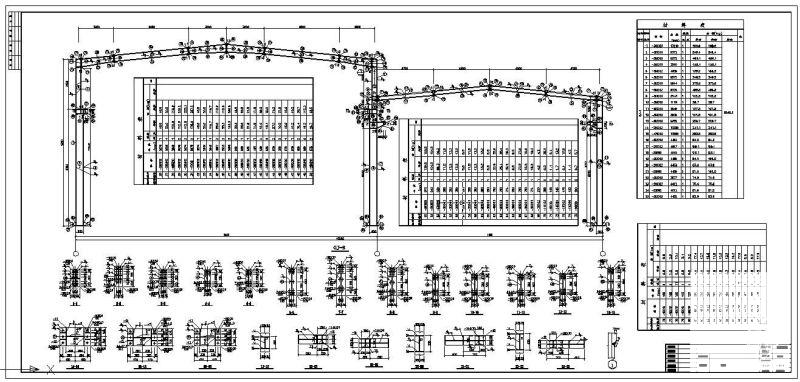

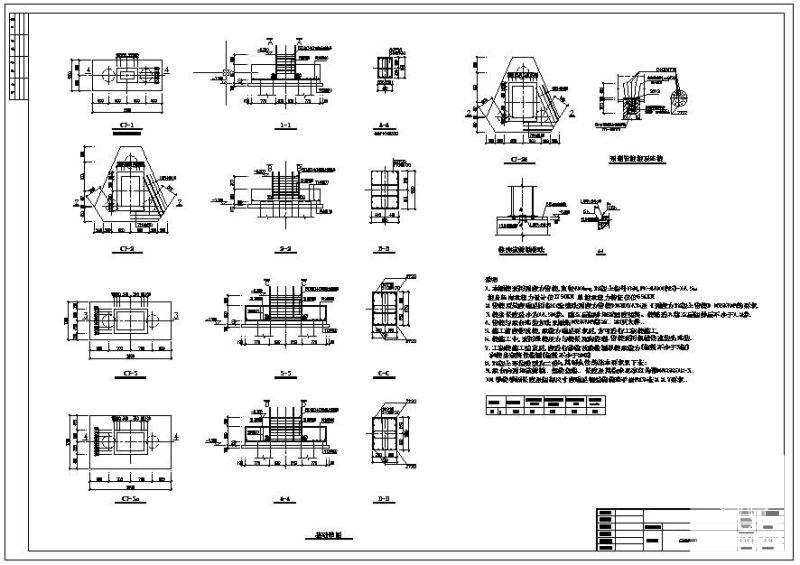

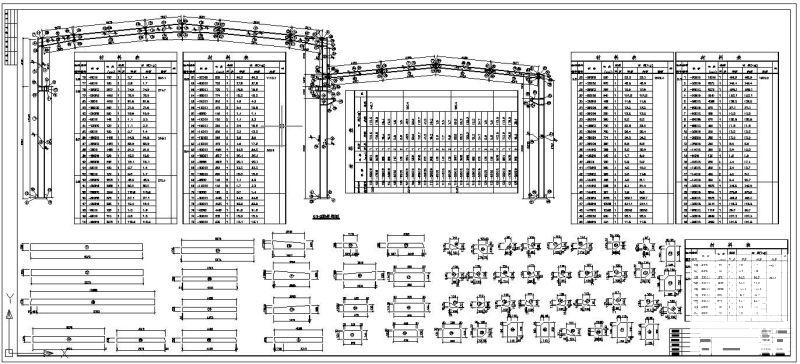

结构设计总说明、基础平面布置图、基础详图、锚栓定位图、结构平面布置图、屋面檩条布置图、柱间支撑布置图、柱间支撑详图、钢吊梁平面布置图、墙面檩条布置图、刚架图、构件详图共14张图纸。
