18层住宅楼给排水CAD图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：18层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：8张
- 排水设计：污水系统,废水系统
- 供水方式：市政供水,变频供水,分区供水
- 供水分区：两区
- 雨水重现期：1年
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：30
- 大样节点：卫生间
附件详情
地上十八层建筑主体高度为54.600M.本建筑为二类高层塔式住宅楼，建筑耐火等级为二级。、该资料范围包括建筑室内给排水管道及消防管道（室外管道另见总图计）。该项目设有生活冷水给水系统，生活排水系统，雨水排水系统，消火栓给水系统。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

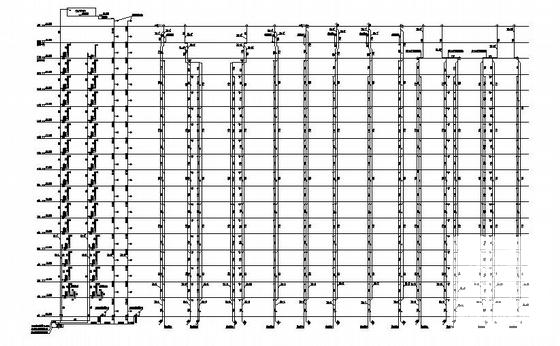

第 1 张图 -

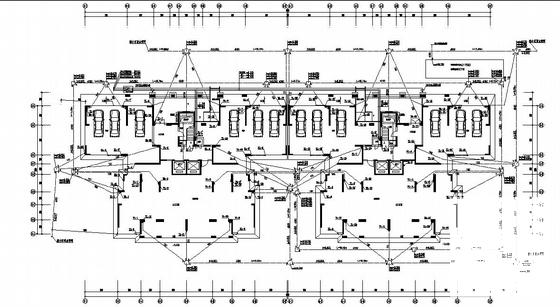

第 2 张图 -

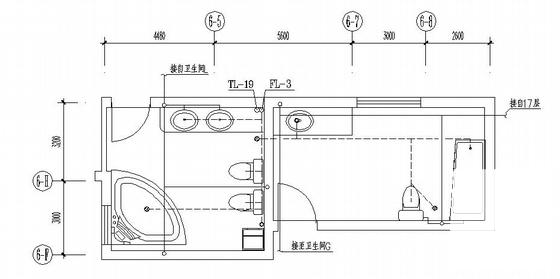

第 3 张图 -

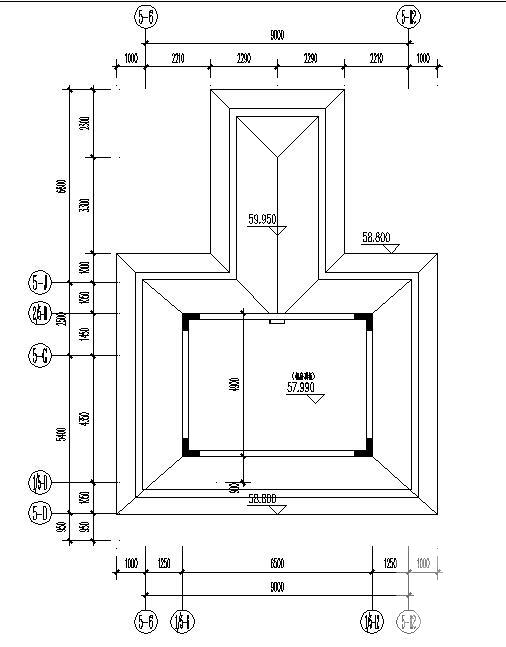

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
