3层别墅建筑群给排水设计CAD施工图纸
- 附件设计说明：有
- 建筑类别：别墅
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：3层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：8张
- 设计年代：近代
- 地下室用途：设备用房,其它
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统
- 供水方式：市政供水,无负压供水
- 排水体制：污废分流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：轻危险级
- 消火栓用水量室外(L/S)：15
- 大样节点：卫生间
- 项目所在地：广东
附件详情
- 给排水设计说明

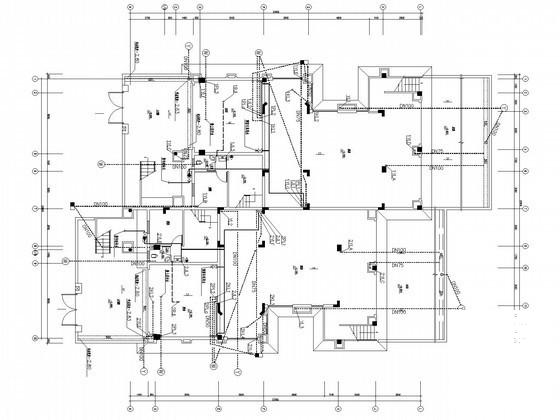

- -2.150标高给排水平面图
- 一层给排水平面图
- 二层给排水平面图
- 三层给排水平面图
- 屋顶给排水平面图

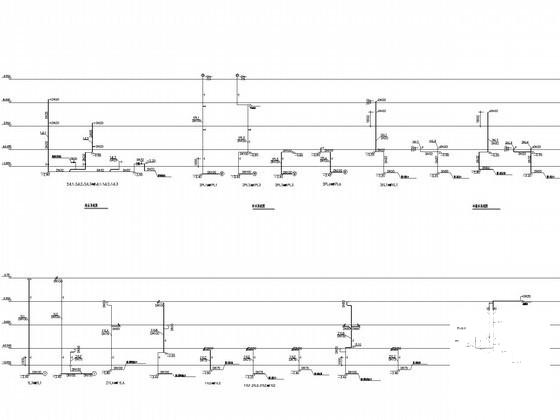

- 给水系统图
- 污水系统图
- 雨水系统图
- 冷凝水系统图
- 卫生间大样图
附件详情
该项目位于广东，是一别墅群给排水项目，共包含：2#、3#、4#、5#、10#、15#、21#、27#、34#住宅，全部为三层小洋房，属二类多层居住建筑。
设计范围：给水系统、排水系统、雨水系统、消火栓系统；
，共计8张图纸；

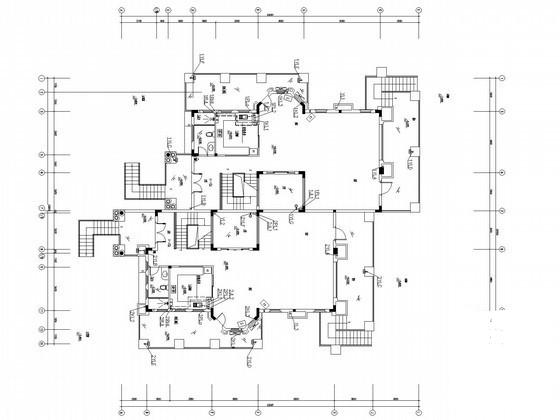

一层给排水平面图

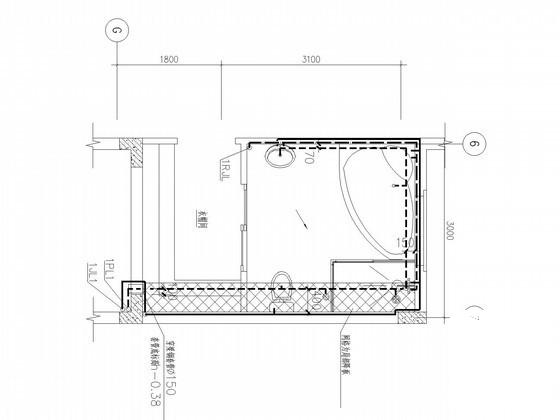

卫生间大样图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-07
- 评论次数：0
- 浏览次数：0
- 文件大小：0.48 MB
- 收藏次数：0
-
文件名称：
附件-995860509569688766507.rar
