4层科技公司新建厂区建筑群建筑设计施工CAD图纸

  • 建筑高度:多层建筑
  • 建筑结构形式:砌体结构,钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目地址:重庆
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 地上层数:4层
  • 效果图:无

附件详情

1、该项目为重庆xx技发展有限公司新建厂区项目包括:1#技术研发中心、2#-8#生产厂房、9#值班室,总建筑面积67947.74平方米。1#楼、3#-8#楼为钢筋砼框架结构,2#楼为轻钢结构,9#楼为砖混结构。
2、该项目屋面防水等级为二级,建筑耐火等级二级,生产厂房火灾危险等级均为丁类,工程抗震设防烈度为6度。
3、本建筑的合理使用年限为50年。


剖面

平面

2号厂房

3号厂房

背立面图

总图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

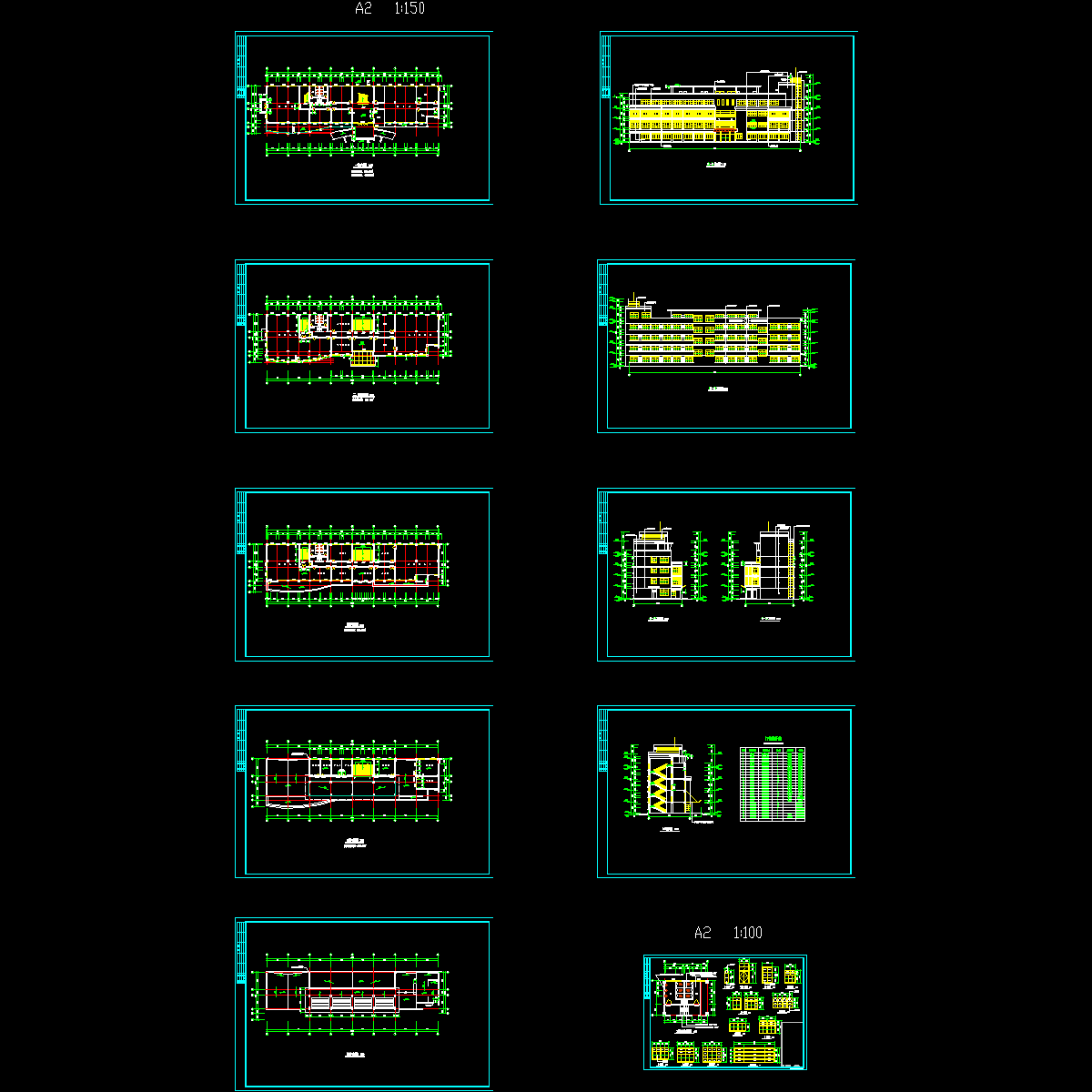

  • 1#诚x术中心(建施).dwg
    1#诚x术中心(建施).dwg

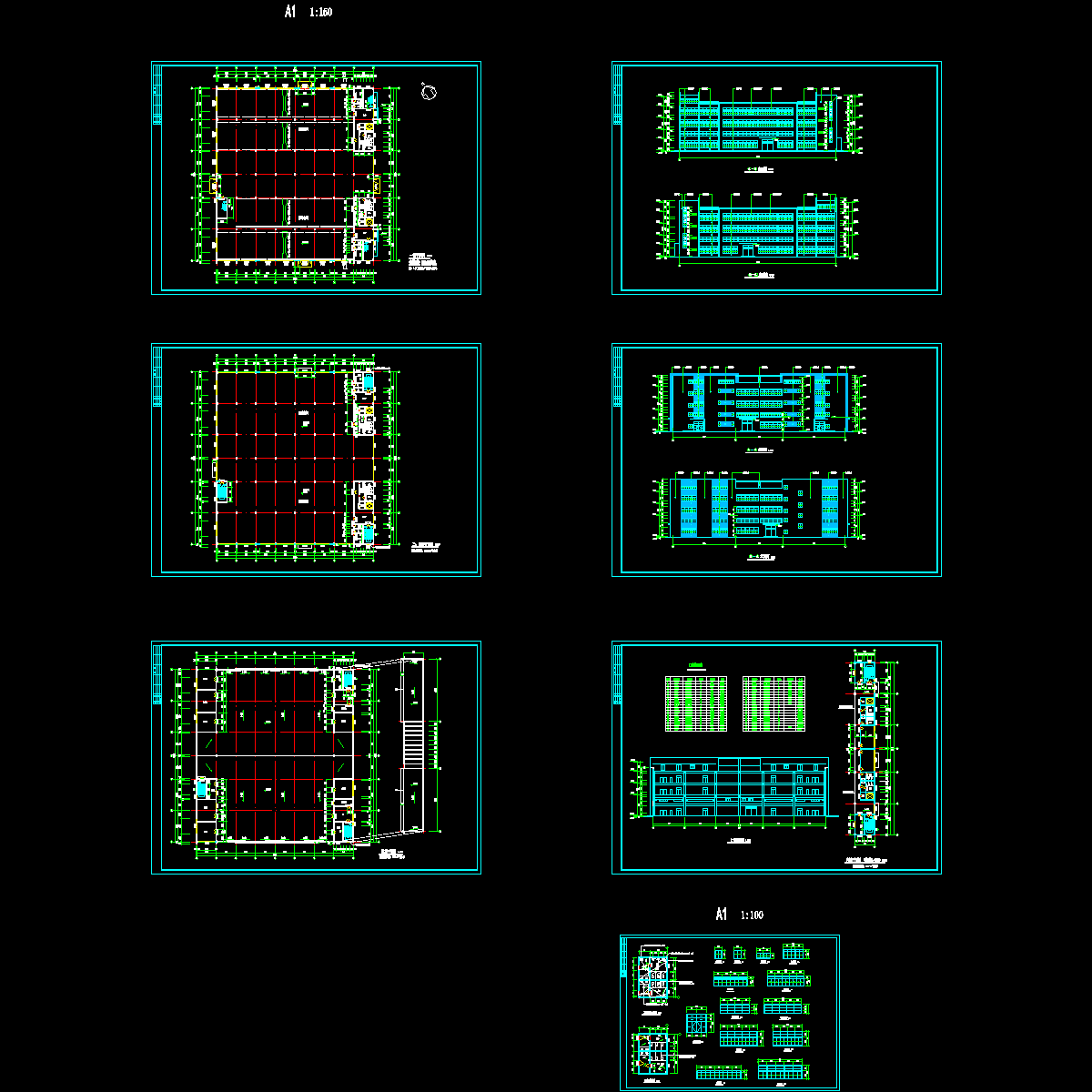

  • 2#x邦厂房(建施).dwg
    2#x邦厂房(建施).dwg
  • 3#x邦厂房(建施).dwg
    3#x邦厂房(建施).dwg

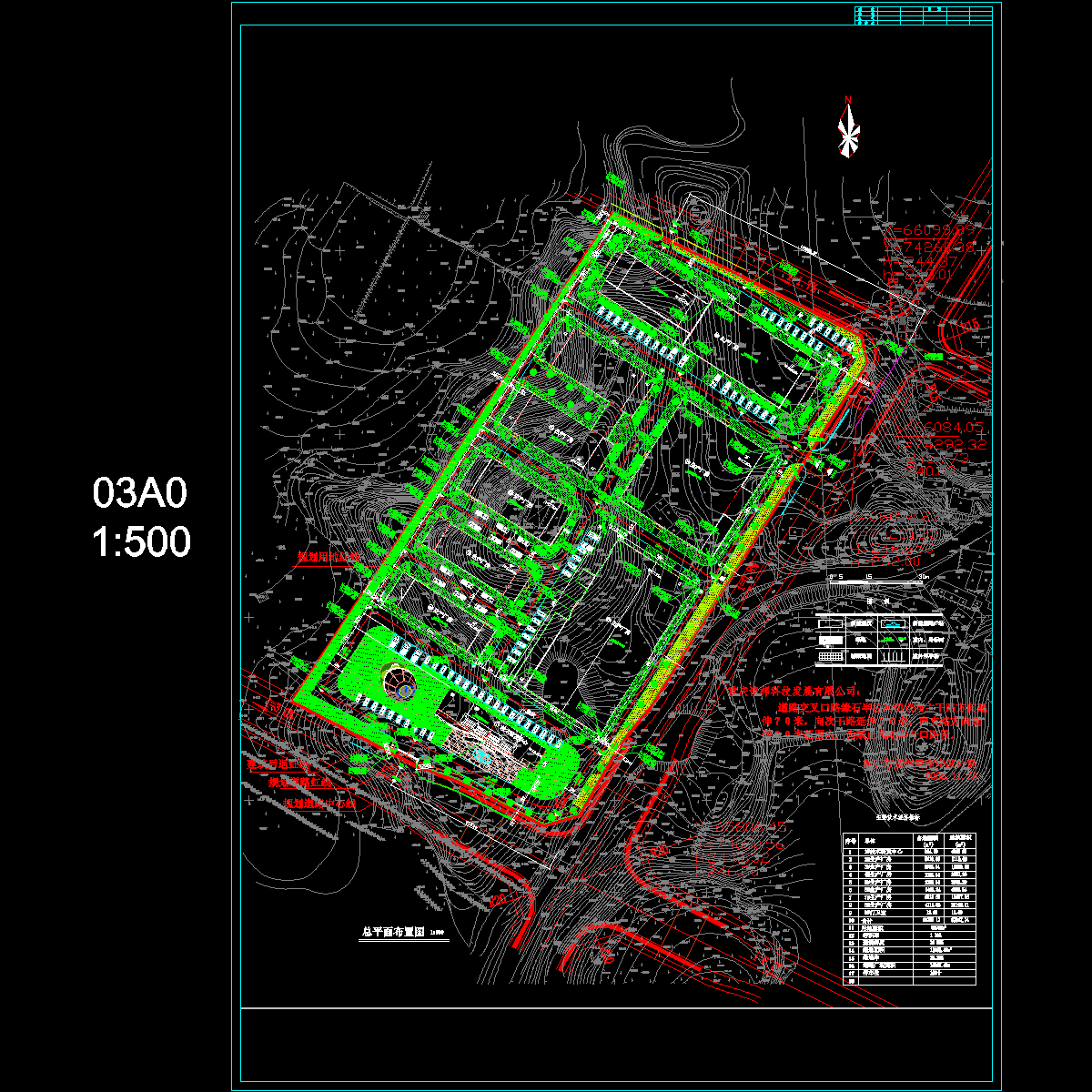

  • 03x总图(建施).dwg
    03x总图(建施).dwg

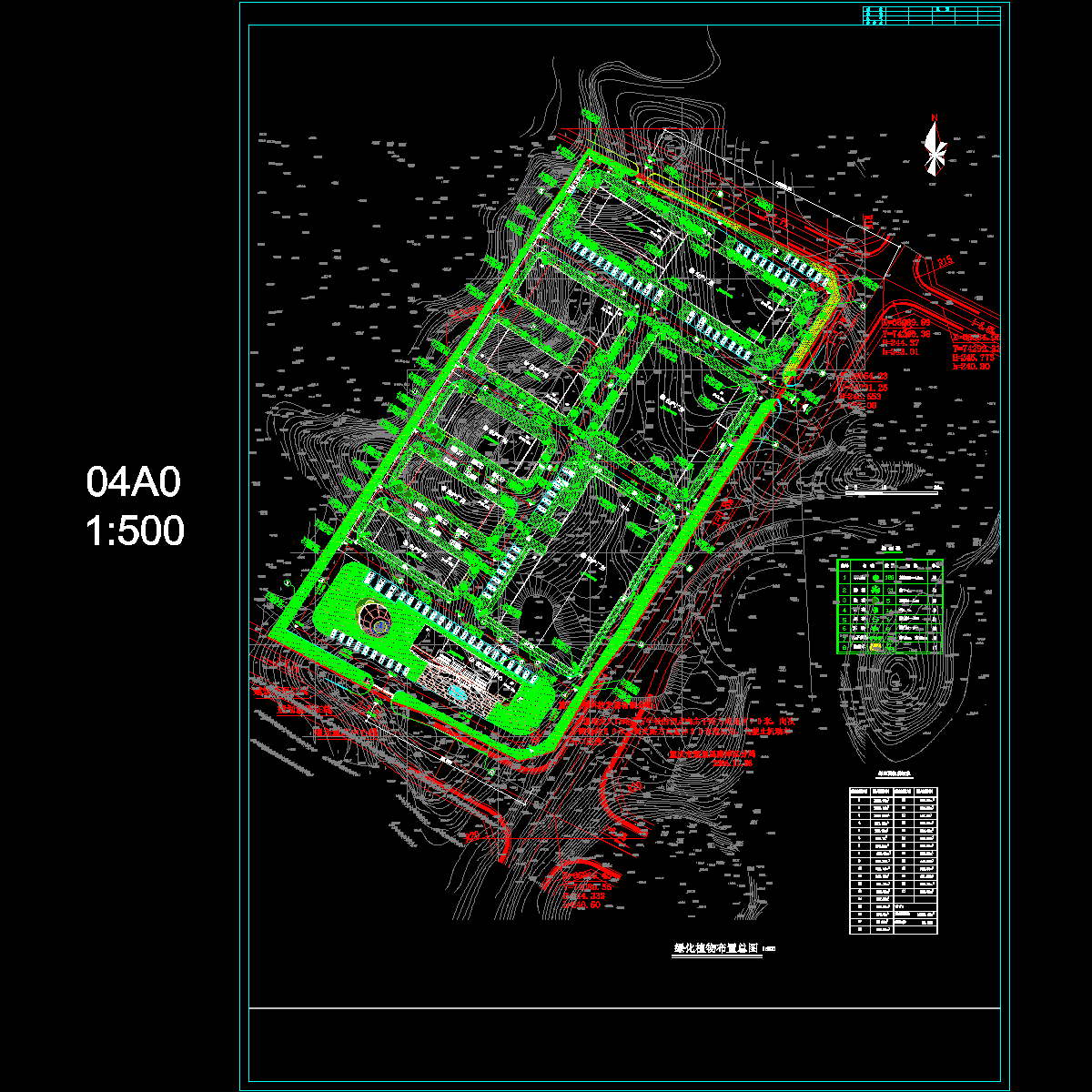

  • 04x邦绿化总图(建施).dwg
    04x邦绿化总图(建施).dwg
  • 6#x邦厂房(建施).dwg
    6#x邦厂房(建施).dwg
以上是部分截图,请下载附件后查看完整高清内容
