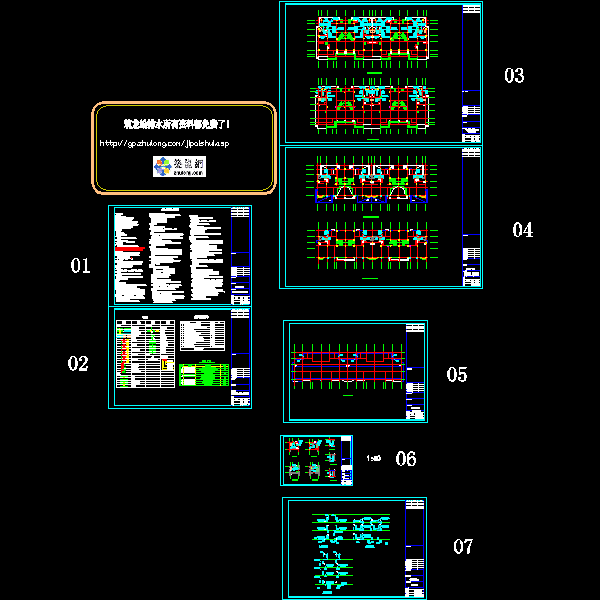

多层别墅给排水设计CAD施工方案图纸

附件详情

本图只适合天正软件打开，如没有，可在筑龙网免费下载。
三层别墅
设计范围：该资料范围为别墅楼内的生活给水、污废水系统。
该项目设有生活给水系统、生活污、废水系统.
别墅内生活给水均由市政直接供水，供水水压为0.3MPa。
别墅生活冷水的最高日用水量为8.4m3/d,最大时用水量为0.77m3/d。
热水系统不分区，由小区地热温泉集中供给。供水温度57℃。
该项目污、废水采用合流制。室外地平以上污废水重力自流排入室外污水管，室外地平以下污废水采用潜水排污泵提升至室外污水管。污水经污水处理站集中处理后，排入河道。
本建筑室外消防用水量为20L/s，室外消火栓布置详见给排水总图。
该资料屋面雨水采用外排系统排至室外散水，详见建筑平面图。
灭火器配置按照中危险级别设置，每处配置磷酸铵盐（MFA4（4Kg））每处2具，放置位置见平面图。
