别墅给排水设计CAD施工图纸

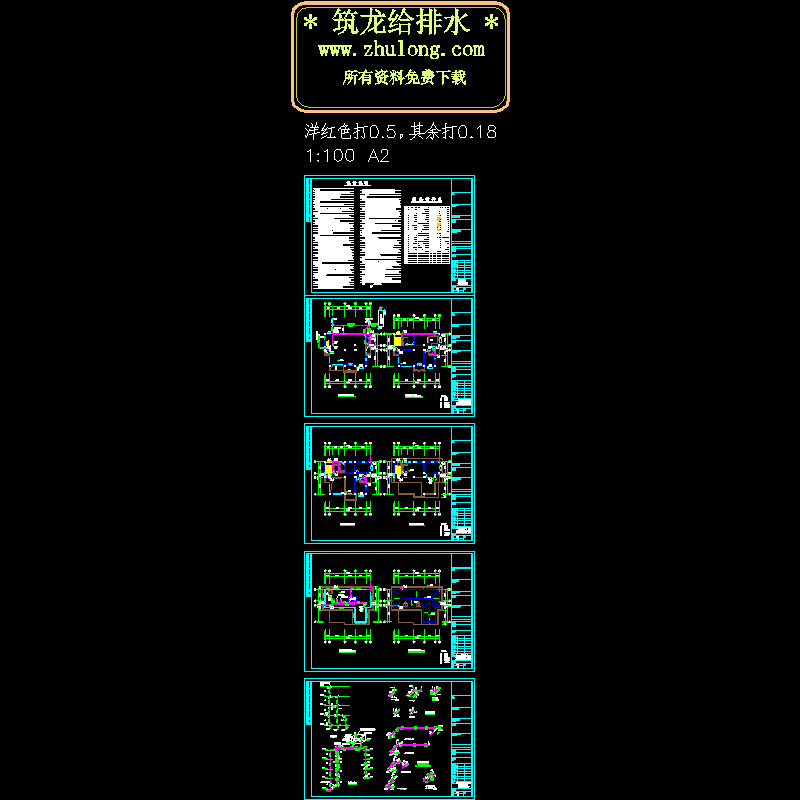

图纸内容为某别墅给排水施工图，该项目设计范围为地块红线以内的室内给排水系统设计。该项目为四层别墅，总建筑面积约为：585.6m ，体积约为2500m。火灾延续时间为2小时,室外消防用水量为10L/s。 　　给水系统：本楼水源接至小区市政给水管，市政供水压力范围为0.2~0.35MPa。最高日生活用水量Qd=3M /天。给水方式：由给水管引至屋面水箱再向下供水。排水系统：生活污废水、雨水分流。污水经化粪池处理后，排至市政污水管网。雨水与污水分流。屋面雨水设雨水斗接入雨水立管，雨水经汇集后，先排入室外明沟，再排入市政雨水管网。雨水排放方式采用檐沟外排水。
