师范学校艺术楼结构加固施工图纸

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 建筑设计结构形式:砌体结构
  • 结构安全等级:二级
  • 抗震设防烈度:8度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:8张

附件详情

该项目为师范学校艺术楼加固工程,该建筑建于1979,地上二层,无地下室,总高度8.7m,砖混结构,以横墙承重为主的纵横墙承重结构体系, 装配式 钢筋混凝土楼板,对该房屋进行了结构安全性与抗震鉴定,发现该房屋的抗震能力不符合抗震鉴定要求,须对该房屋进行加固。
该资料包含:
结构加固设计总说明、墙体加固平面布置图、预制板角钢支座 平面布置图 、门洞口配筋图、窗洞口配筋图、 节点详图 共8张图纸。

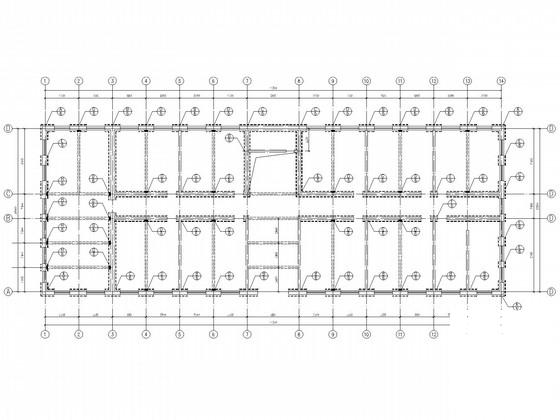

预制板角钢支座平面布置图

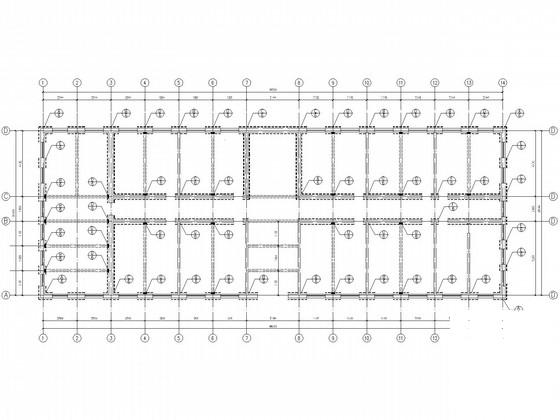

二层墙体加固平面布置图

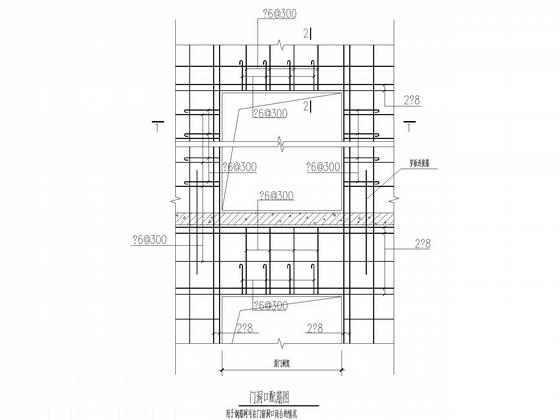

门洞口配筋图

门洞口配筋图

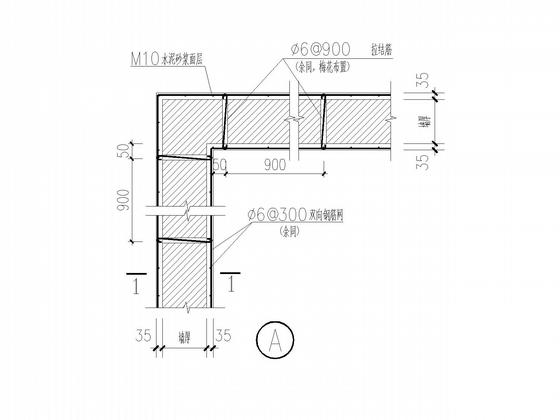

节点

节点

窗洞口配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 学校施工图纸 - 1
    学校施工图纸 - 1
  • 学校施工图纸 - 2
    学校施工图纸 - 2
  • 学校施工图纸 - 3
    学校施工图纸 - 3
  • 学校施工图纸 - 4
    学校施工图纸 - 4
  • 学校施工图纸 - 5
    学校施工图纸 - 5
  • 学校施工图纸 - 6
    学校施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
