中学3层砖混宿舍楼结构加固CAD施工图纸（结构加固设计说明）

附件详情

中学学生宿舍楼原结构为三层砖混结构，建筑长70.2m，宽18.6m，建筑高度10.2m，层高3.3m，建筑面积为2663.58m%%1402%%141，室内外高差为0.3m。工程位于某山区某村，建筑建成于。建筑平面呈矩形布置，通过设置2道伸缩缝将结构分隔为三个结构单元。
该资料包含：

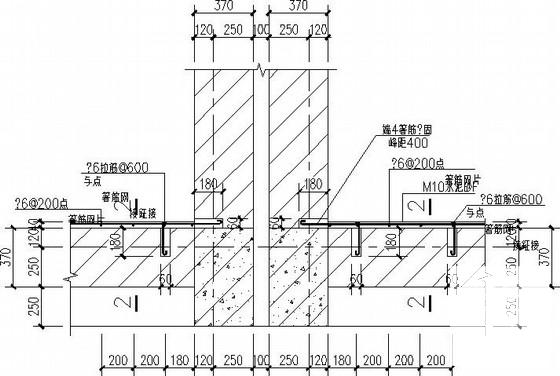

结构加固设计说明、加固平面图、门洞口配筋图、窗洞口配筋图、墙体加固基础与楼面做法、端头锚固拉环与卡具详图、梁加固钢条、弯钩、化学锚栓详图、高强不锈钢绞线网平面示意图、钢绞线与弯钩连接详图共10张图纸。
