7层框架剪力墙结构艺术教学楼结构施工图纸

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :独立基础,筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:37张
  • 设计年代:近代

附件详情

该附件为黑龙江某幼儿园的艺术教学楼,地上二层,总高25.5米,为框架剪力墙结构结构,南侧为地上三层,高14.7米,建筑设计结构形式为框架结构,基础为筏板基础,局部为柱下独立基础,6度设防。
该资料包含: 结构设计说明 、基础布置图、基础详图、柱墙配筋图、梁板配筋图、 楼梯详图 、现浇空心板配筋图、现浇空心板箱体布置图、现浇空心板配筋图等共37张图纸。

地下一层柱、墙配筋图

地下一层顶板梁配筋图

一 二层顶现浇空心板箱体布置图

一 二层顶现浇空心板配筋图

二层顶板板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

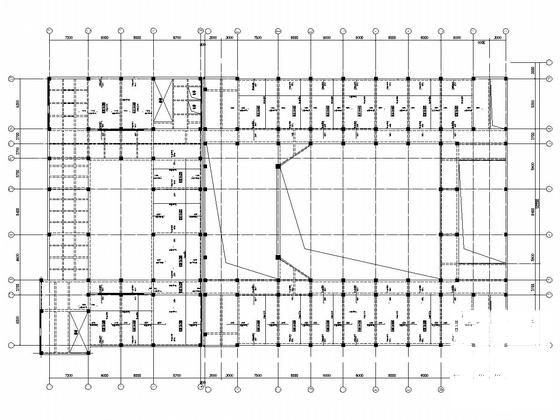

  • 框架剪力墙结构施工 - 1
    框架剪力墙结构施工 - 1

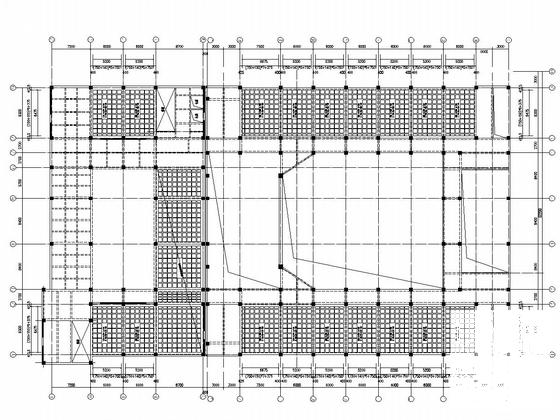

  • 框架剪力墙结构施工 - 2
    框架剪力墙结构施工 - 2

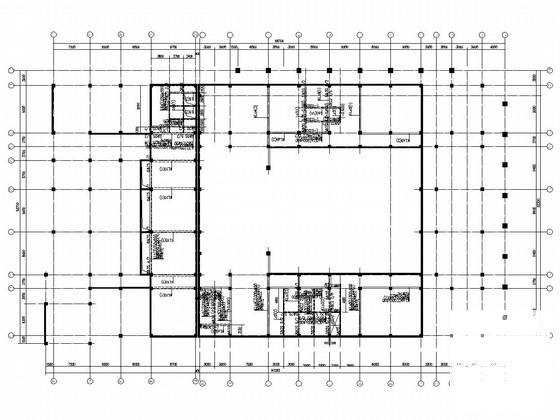

  • 框架剪力墙结构施工 - 3
    框架剪力墙结构施工 - 3

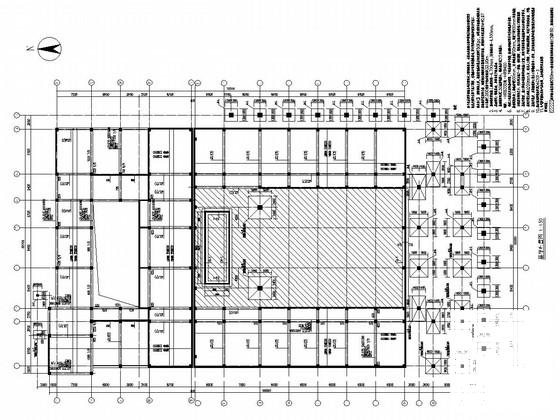

  • 框架剪力墙结构施工 - 4
    框架剪力墙结构施工 - 4

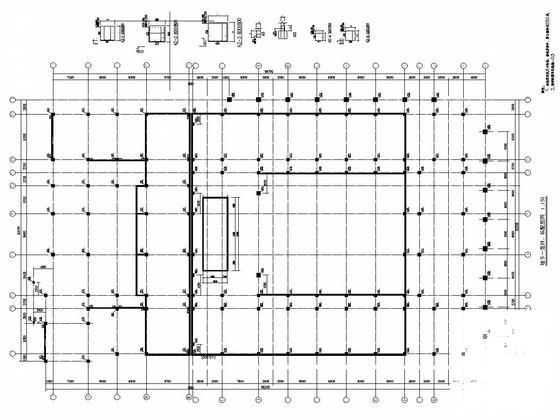

  • 框架剪力墙结构施工 - 5
    框架剪力墙结构施工 - 5
  • 框架剪力墙结构施工 - 6
    框架剪力墙结构施工 - 6
以上是部分截图,请下载附件后查看完整高清内容
