30层甲级院宾馆酒店建筑空调通风系统设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:宾馆,酒店
  • 建筑地上层数:30层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:64张
  • 设计内容:空调,冷热源
  • 冷热源:电动压缩式冷水机组,锅炉
  • 水系统:单式泵,双管制,同程式,异程式

附件详情

一、项目概要;
项目为一宾馆,地上30层,地下2层...
二、冷热源:
夏季空调采用离心机+螺杆机的型式,冬季采用燃气锅炉提供热水...
三、空调系统:
1.空调水系统为变水量的一次泵系统,水泵要求变频,管路采用双管制,立管系统均采用双管异程式系统。
2.冷冻水水平干管系统:水平干管采用同程式系统...

图纸共64张。

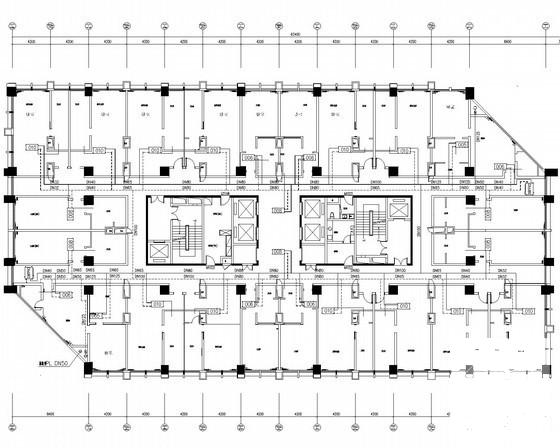

标准层水路平面图

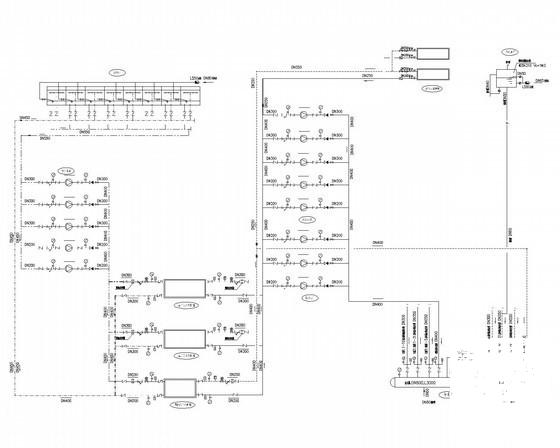

空调冷热源管路系统流程图

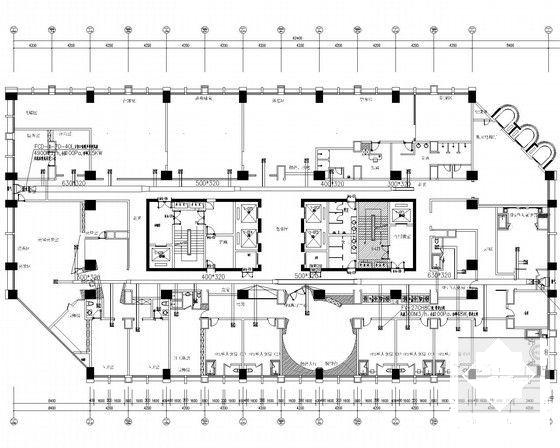

排风平面图

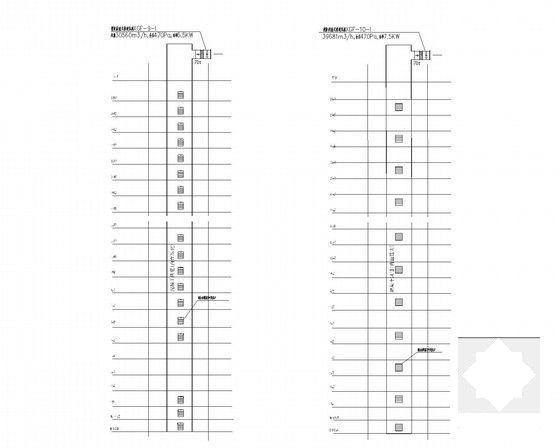

正压送风系统图

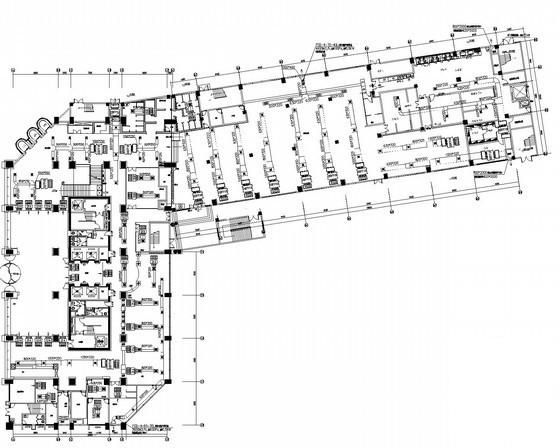

空调水路平面图
