40层超甲级写字楼空调通风竣工图纸(知名院)(中央热水系统)

资料简介
赚取积分

附件设计说明：有
建筑类别：办公,商业
建筑高度类型：超高层建筑
建筑设计面积：100000平方米
建筑地上层数：40层
建筑地下层数：2层
图纸设计深度：竣工图
参考图纸：33张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,其它
冷热源：电动压缩式冷水机组
空调系统：全空气系统,空气-水系统
水系统：复式泵,变流量
节点大样：水箱,水泵,风机盘管,管道支吊架
特殊系统：DDC控制系统
项目所在地：四川

附件详情

设计说明及图例
施工说明
图例
主要设备材料表
中央制冷系统示意图
中央热水系统示意图
空调及通风系统示意图
暖通空调监控系统示意图
暖通空调设备控制屏原理图
暖通及空调系统平面图
暖通空调设备安装大样图
制冷机房大样图
热水机房大样图
暖通空调控制中心及监控系统示意图

附件详情

稿件为成都中心地带某超甲级写字楼空调通风设计竣工图纸；该建筑为区域性地标建筑，主要为商业、金融、办公用途，地上为两栋超高层办公楼，其中2号办公楼总建筑面积约100000平米，高165米，地上40层，地下2层。
设计范围：整个地下室及2号办公大楼空调、通风、防排烟设计，以及空调自动控制系统设计。

，图纸共33张。

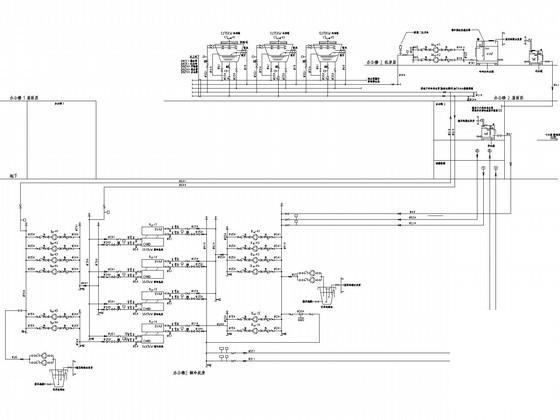

中央制冷系统示意图

冷冻机房大样图

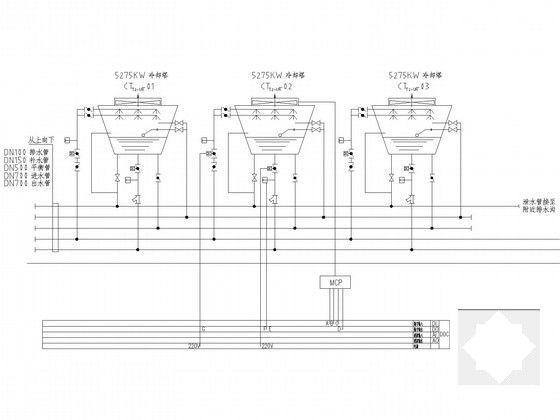

冷却水塔控制示意图

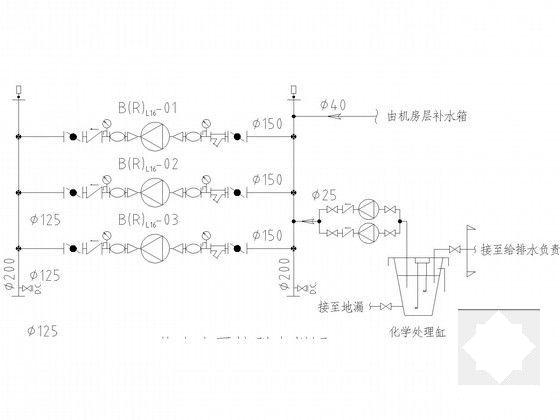

热水水泵接驳大样图

热水机房大样图

暖通空调监控系统图

暖通空调设备安装大样图

补给水箱

空调及通风系统示意图

办公楼暖通系统平面图

(避难层）暖通空调系统平面图

办公楼屋面层平面图
