多层教育建筑采暖通风系统设计CAD施工图纸(低温热水地板)

  • 附件设计说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计面积:2187.44平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:8张
  • 设计年代:近代
  • 设计内容:通风,采暖
  • 冷热源:市政热网
  • 采暖系统:散热器供暖
  • 送风方式:散流器送风
  • 项目所在地:山东

附件详情

一、项目概要:

该项目是位于山东省,是一个多层幼儿园教育建筑,总建筑面积2187.44平米,地上3层。图纸内容包含设计及施工说明,主要设备材料表及图例,首层采暖干管平面图,首层地面辐射采暖,通风平面图,二层地面辐射采暖平面图,三层地面辐射采暖平面图,屋顶通风平面图,卫生间通风大样图,采暖系统图等...

二、通风工程:

卫生间设通风器,通风量按10次/h换气计算。厨房设计全面通风系统,通风量按50次/h换气计算,厨房补风由外窗补入。更衣室及备餐间更衣室均设机械排风,补风由百叶门补入,百叶面积满足进风要求,详见建施。厨房排油烟系统由专业厂家设计。通风管道采用镀锌钢板风管,排油烟风管采用不锈钢管(壁厚2mm)。风管标高除注明外,圆形风管指管中,矩形风管指管顶。屋顶排风机基础处设隔振降噪措施。

三、采暖工程:

该项目除厨房、卫生间、淋浴更衣设计暖气片采暖外,其余均采用低温热水地板辐射采暖系统。设计参数:供暖室外计算温度-6°C,供暖室内计算温度:卫生间 22°C,厨房、走廊、公共卫生间16°C,洗衣房22°C,其余房间为20°C。采暖系统热媒采用55/45°C热水,由低区采暖管网供给。采暖入口处设入口装置,详见L02N907-13。该项目供暖热负荷为:161.49KW。采暖系统入口压差为60KPa。 热力入口装置内设热计量表,供水总管上设静态水力平衡阀。散热器选用铜铝复合散热器,明装挂墙安装...


首层地面辐射采暖通风平面图

二层地面辐射采暖平面图

三层地面辐射采暖平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

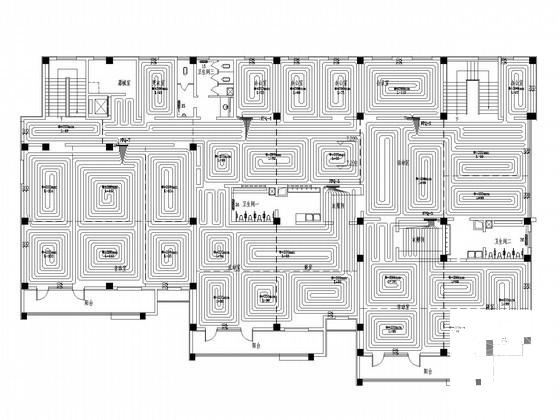

  • 多层教育建筑采暖通风系统设计CAD施工图纸(低温热水地板) - 1
    第 1 张图

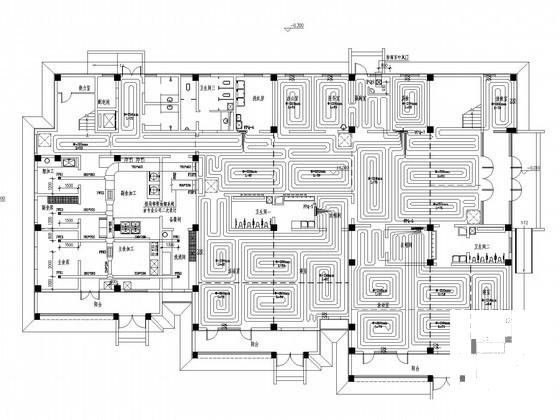

  • 多层教育建筑采暖通风系统设计CAD施工图纸(低温热水地板) - 2
    第 2 张图

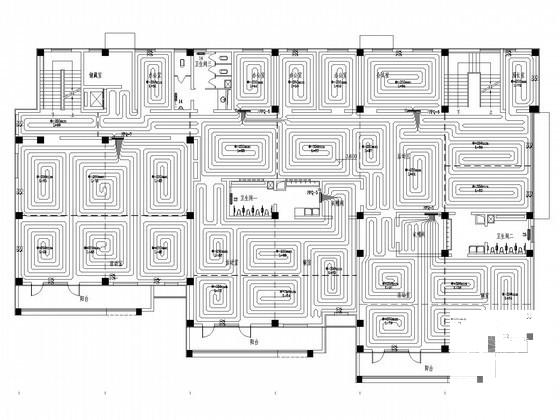

  • 多层教育建筑采暖通风系统设计CAD施工图纸(低温热水地板) - 3
    第 3 张图

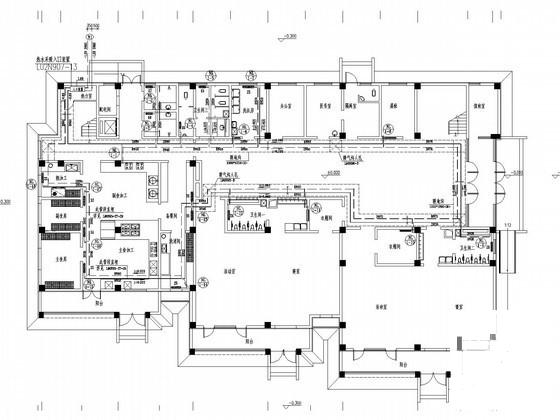

  • 多层教育建筑采暖通风系统设计CAD施工图纸(低温热水地板) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
