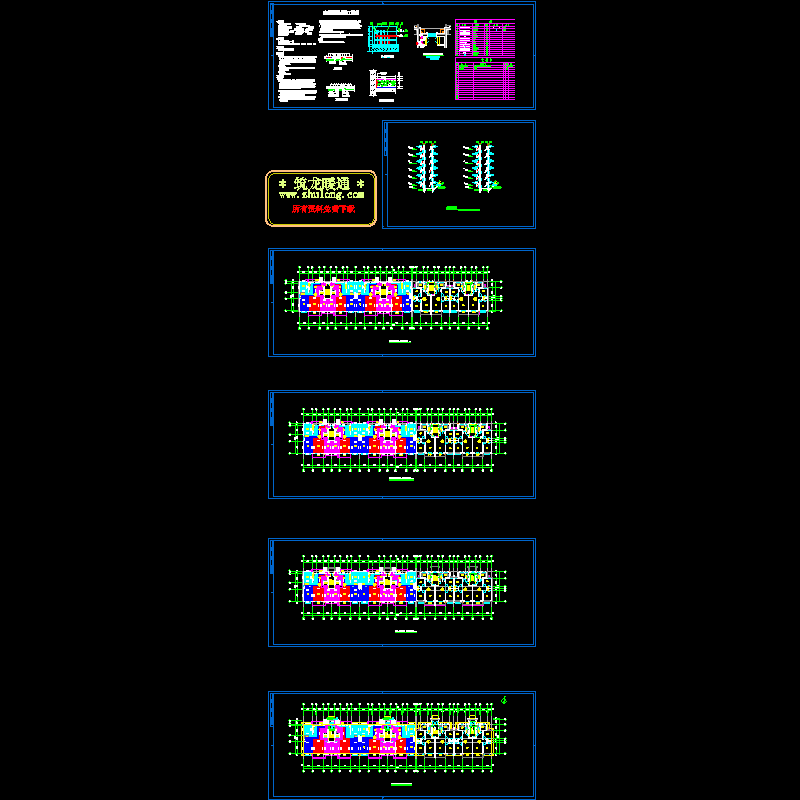

住宅楼低温热水地板辐射采暖设计cad施工图纸_双管异程形式

附件详情 该项目住宅部分做地板辐射采暖系统，采用双管异程形式，分户热表计量耗热量；应甲方要平均求，26~42轴采暖系统暂不予设计，耗热指标为48w/m。管道散热按照地面为水泥或陶瓷计算散热量和传热损失;热源为60°C-50°C循环热水,由小区外网提供.每个热力入口前的资用压差不得小于18.7kpa. 　　 所有靠外墙的卫生间利用外窗做自然排风；室内暗藏的卫生间做机械排风，排风量按8次/小时换气次数计算。
