多层住宅楼采暖通风系统设计CAD施工图纸

附件详情

一、项目概要：

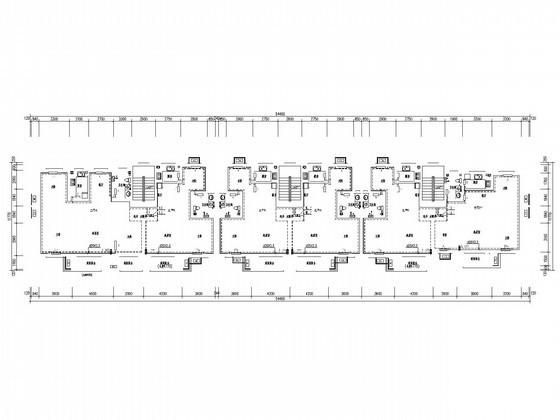

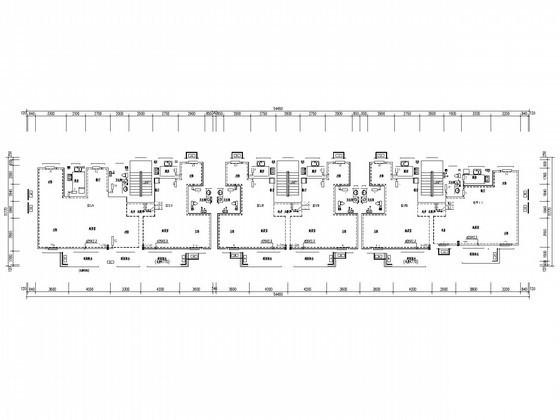

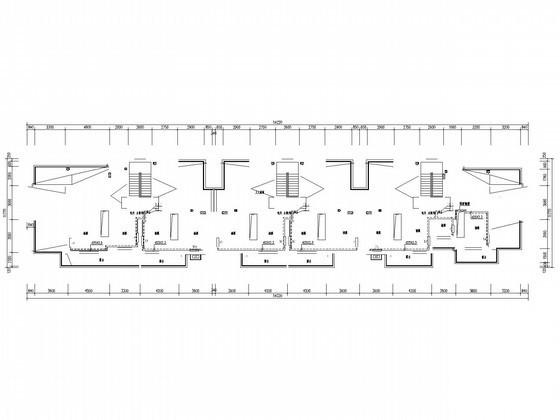

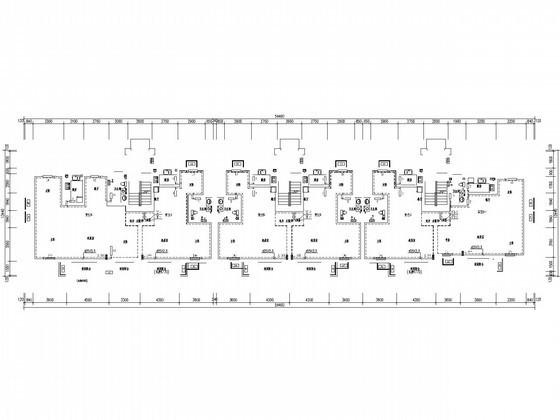

该项目位于山东省，是一个多层住宅楼建筑，地上6层，建筑面积6686.50平方米。图纸内容包含设计及施工说明，主要设备材料表及图例，采暖平面图，采暖系统图及水暖井大样图，安装大样图等...

二、采暖系统：

采暖热媒为低温热水，供水温度为75℃，回水温度为50℃，系统补水及定压由换热站统一考虑；热媒均由换热站集中供给；本建筑采暖系统每个楼座设一个采暖入口，该楼总热负荷为：98.40KW，单元式住宅采暖系统形式为户外共用立管下供下回式、户内为双管下供下回散热器采暖，各户内均设分室温控装置；热表及关断、调节阀门设于户外公共部位的管井内...
