多层居民住宅楼采暖通风系统设计CAD施工图纸（给排水系统设计）

附件详情

一、项目概要：
地上六层，涉及采暖系统及给排水系统...

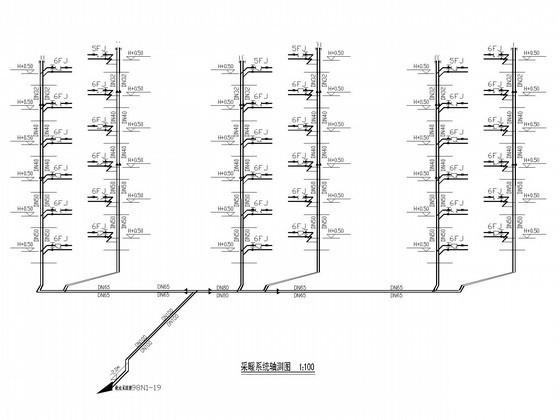

二、采暖系统：
1.室外采暖计算温度为-19°C，室内设计采暖温度为18°C。
2.供热热媒采用低温热水，供水温度为60°C，回水温度为50°C。
3.设低温热水地板辐射供暖系统...
五、水系统：
1.火灾时转换部件由电气 消防系统 控制。
2.通风空调风道上设置带电信号的防火阀，并能显示其开闭状态...

图纸共15张。
