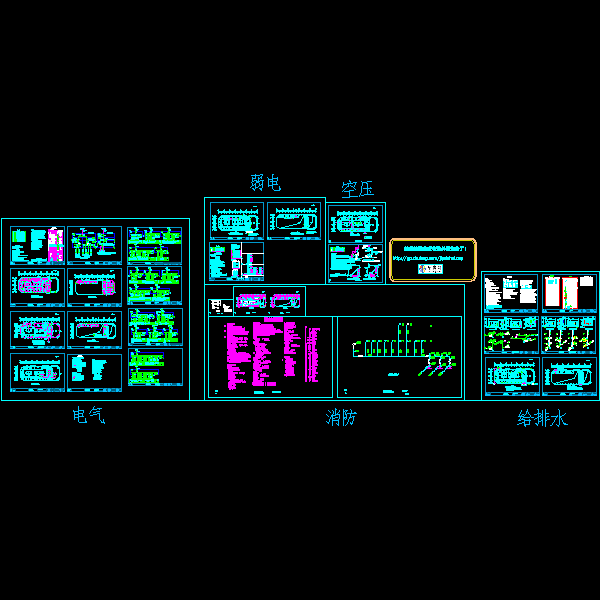

汽车展厅给排水、强弱电、空压、消防竣工CAD图纸(自动喷水灭火系统)

附件详情

本建筑为汽车专卖店,总面积3219平方米,基地上局部二层高度9.1米.本建筑为II类修车库,耐火等级为二级.
给水系统:市政供水压力为0.35MPa,管径为DN200,本建筑给水系统由城市管网保证水量和水压.本建筑给水设计秒流量为4.42L/s,最高日用水量为7.4m/d,最大时为3.55m/h.淋浴水采用电能瞬热水器直接加热供水.
本建筑卫生间采用污废水分别收集,粪便冲洗污水经室外化粪池处理后集中排入市政污水管.
本建筑采用内排雨水.本建筑设计重现期P=5年,降雨历时5min,降雨厚度H=182mm/h。
室外消火栓用水量：10l/s 15l/s 20l/s 25l/s 30l/s
自动喷水灭火系统：(1) 全部按中危险级设计，喷水强度为6 L/min。m，作用面积160平方米最不利喷头的工作压力为0.1Mpa。(2) 喷水系统安装一套ZSFZ-150湿式报警阀控制喷头小于800只,在小平干管上分别装设水流惯示器报警.(3) 当天花内净空高度大于80MM时,应在天花内加设上喷头,喷头动作公称温度为68 C.
