高层商住楼电气全套图纸(三级负荷)

设计说明
一、该项目地面部分属三级用电负荷,由市电引 10KV电源进本楼高压配电室,经变压后分配至各用户。消防设备、应急照明属一级负荷,其应急电源由本楼自备柴油发电机提供。另生活水泵、电梯等不宜停电负荷也由柴油发电机提供后备
电源。
二、本楼供电系统采用 TN-S系统。低压母线正常分段运行,必要时手动投入联络开关联络。其接地装置与防雷共用。
接地线截面详见系统图。所有变压器中性点、PE干线、配电柜、箱的金属外壳,插座接地极、电缆(线)的金属套管、桥架等不带电的金属部分,均应可靠接地。电缆桥架全长应不少于两处接地,桥架间应形成良好电气通路。
四、供电线路:
1、非消防设备:一律用阻燃型 YJV电缆或 BV电线。电缆敷设于托盘式电缆桥架中。桥架尺寸详见各平面图。敷设于桥架中的电缆应在首、尾两端,转弯处,中间每隔 5~10米固定,并在首、尾两端、转弯处、每隔 50米挂标记牌,以利施工和维护。线缆截面按系统图从头至尾不变,预分支电缆分支线见系统图。
2、消防设备:一律用 NH型电缆。地下室干线用防火桥架敷设,分支线用金属线槽或金属线管敷设,明敷的线槽(管)外应刷防火漆。
3、分支线路:用 ZR BV型电线,穿扣压式薄壁钢管暗敷于楼板或吊顶、墙壁内。线管管径:5根线及以下:G20;6~8根线:G25。超过 8根,分两根线管。不过应注意同一回路的线路不应穿于两根管内。
五、所有日光灯均采用电子镇流器,否则应每灯加补偿电容至功率因数达到 0、9以上。装于有吊顶处的灯具须有消防部门的允许装于吊顶的证明。
六、甲方要求商场、办公室、住宅均预留负荷,不作具体布置。商场按 120W/M 2预留,办公室照明按 150Lux预留,住宅按 75W/M2 预留。
七、电缆井在电缆施工完毕后应在楼板处用耐火极限不低于 0、5H的不燃烧体封隔。电缆桥架在穿过防火墙及防火楼板时,应采取防火隔离措施。
以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

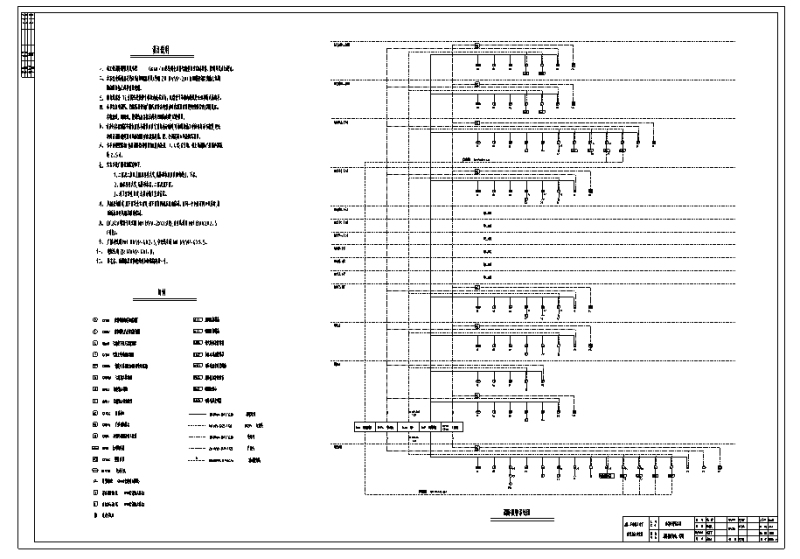

  • 高层商住楼图纸 - 1
    高层商住楼图纸 - 1

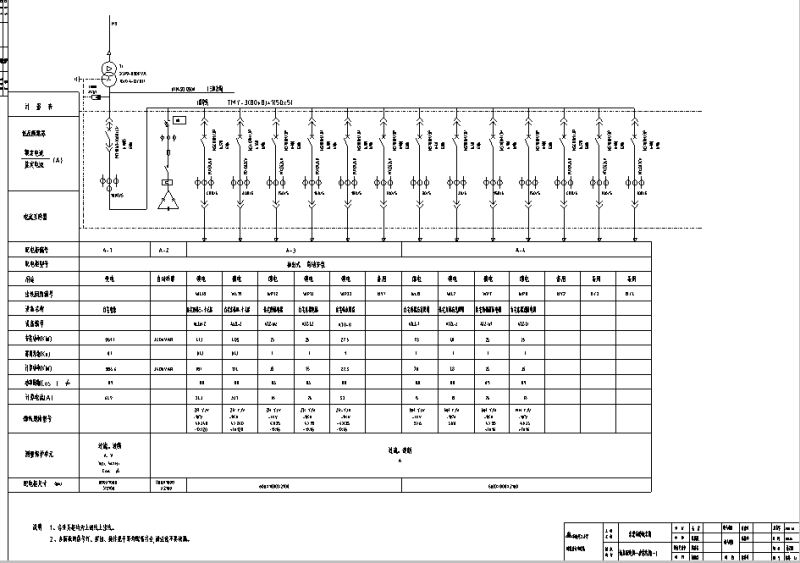

  • 高层商住楼图纸 - 2
    高层商住楼图纸 - 2

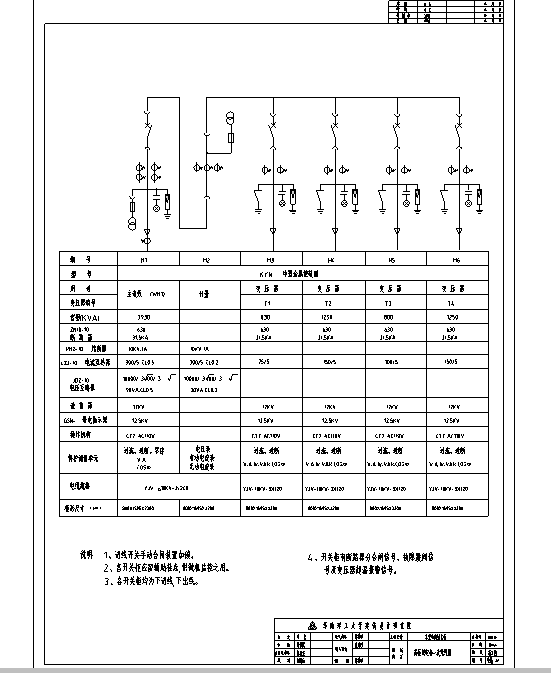

  • 高层商住楼图纸 - 3
    高层商住楼图纸 - 3

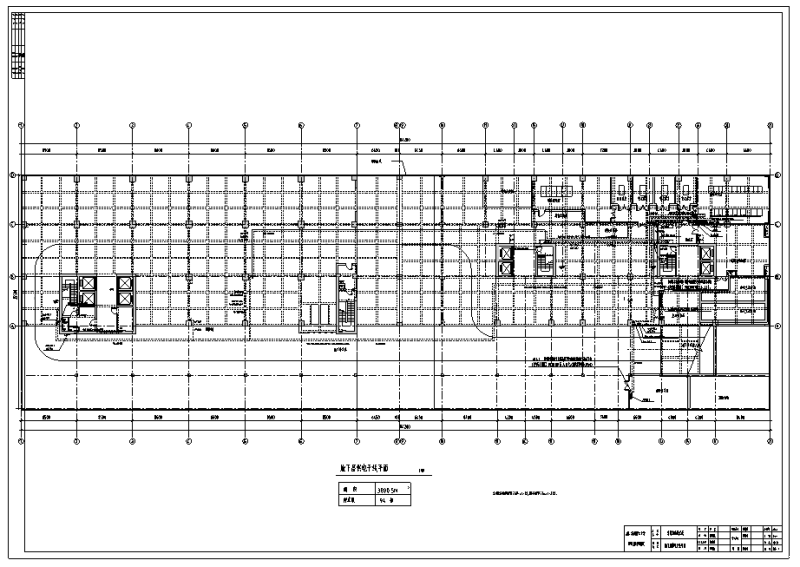

  • 高层商住楼图纸 - 4
    高层商住楼图纸 - 4
  • 高层商住楼图纸 - 5
    高层商住楼图纸 - 5
  • 高层商住楼图纸 - 6
    高层商住楼图纸 - 6
  • 高层商住楼图纸 - 7
    高层商住楼图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
