二类高层裙房建筑电气CAD施工图纸（二级，三级负荷）
- 建筑类别：商业
- 建筑设计面积：3277.97平方米
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 参考图纸：9张
- 设计年代：近代
- 负荷等级：二级,三级
- 接地方式：TN-S
- 项目所在地：四川
- 强电设计： 供配电系统 ,低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计： 火灾自动报警系统
附件详情
- 1、资料目录 设备材料表;
- 2、 电气设计 说明;
- 3、低压配电干线系统图;
- 4、系统图;
- 5、照明平面布置图;
- 6、防雷平面布置图;
- 7、消防平面布置图;
- 8、防雷平面布置图.
附件详情
该附件为二类高层裙房建筑电气施工图，共9张。
项目概况：该项目为层数为2F，主体高度为10.0米，建筑面积3277.97平方米，本建筑属于二类高层裙房建筑。
设计内容：建筑物内220/380V配电系统；建筑物防雷、接地系统及安全措施；有线电视系统、通讯系统、宽带网络系统；火灾自动报警及联动控制系统。
该附件于9月设计完成。

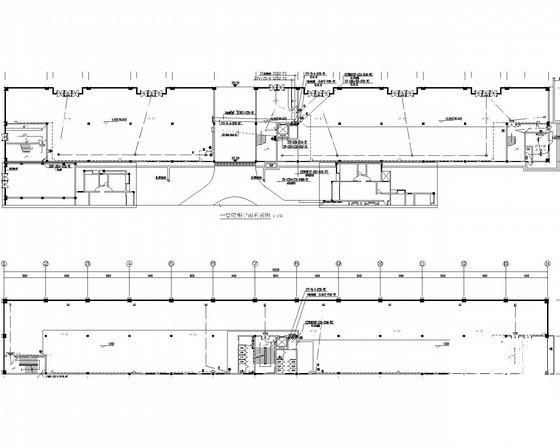

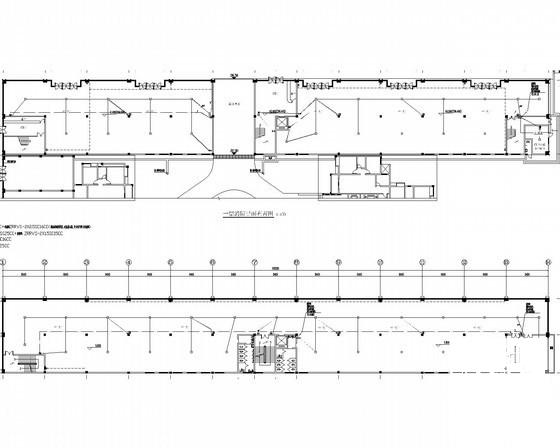

消防平面图

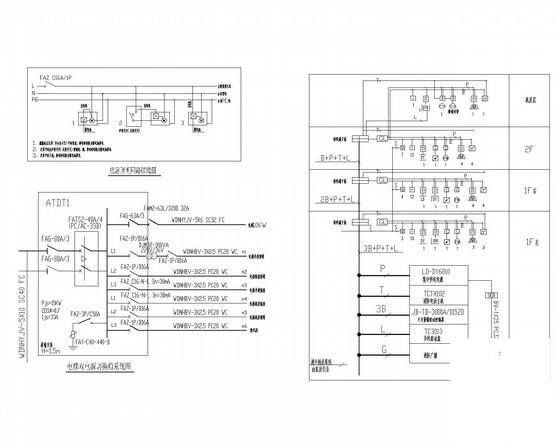

系统图

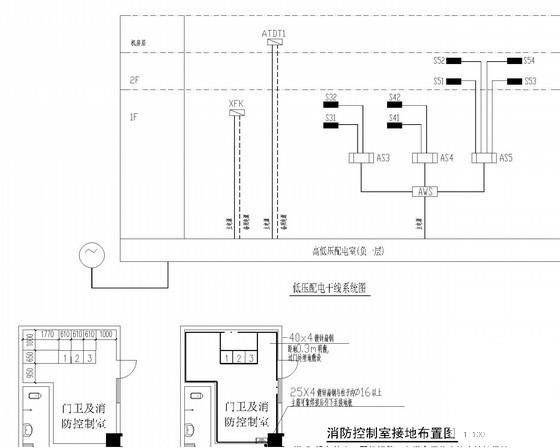

低压配电干线系统图
