高层酒店电气设计图纸（二类防雷建筑，二级负荷，三级负荷）

资料简介
赚取积分

搜索更多资源

电气设计说明

1 设计依据及遵循的规范

1.1 设计依据

建筑结构水空调专业提供的设计数据及图纸.

1.2 遵循的规范

10KV及以下变电所设计规范

建筑设计防火规范

低压配电设计规范

建筑物防雷设计规范

火灾自动报警系统设计规范

民用建筑电气设计规范

2 设计内容

用电负荷等级,根据本项目的特点,其电气负荷的等级分为一级及二级,

其中消防用电负荷等级为二级,其它电气负荷的等级为三级.

用电负荷指标:

设备安装容量 3529kw

低压侧电容器补偿容量 600KVAR 后

有功计算负荷 1476kw

视在功率计算负荷 1636KVA

无功计算负荷 1306KVAR

变压器安装容量 2X1000KVA

2.1 变配电所

在该项目地下室设有高低压变配电所.选用10KV金属封闭式组合型SAFERING开关柜作为高压配电设备.

该高压配电设备一组共四台.一路环网进线,一路出线,低压配电部分设有20台低压柜,其中低压静电共2台,装有2X300KVAR的电容器柜,电容器柜是带功率因数自动补偿装置的.变电所低压配电接地系统采用TN-S制式;在竖井内设有总等电位盘,由变电所引来的(PE)线在此与总等电位盘可靠连接.10KV电源为1路电源,为保证消防负荷的供电可靠性,另一路电源柴油发电机组提供.机组容量为1250KVA.(根据甲方要求在停电时要求发电机组能为本酒店提供中央空调所需电力,空调负荷约为650KW.)在380V低压侧做自动切换.

2.3 防雷与接地

该项目建筑物属二类防雷建筑.在大楼屋面处设避雷带(或利用屋面处的金属构架作避雷带),利用有关柱子或剪力墙的两根主筋作引下线,以建筑物基础之底板,承台及地梁等作接地装置.柱子或剪力墙两根引下线的上端与避雷带相连,下端与建筑物基础焊牢,形成可靠的电气通路.屋面上的各类金属构件,支架均应与避雷带两点连接.等电位盘是通过该处柱子或剪力墙两根主筋与建筑物基础连接.实施可靠接地.

建筑内强电及弱电设备的工作接地,保护接地是共用一套接地装置,即建筑物基础.要求该接地装置电阻不大于1欧姆.

变配电所低压配电系统图

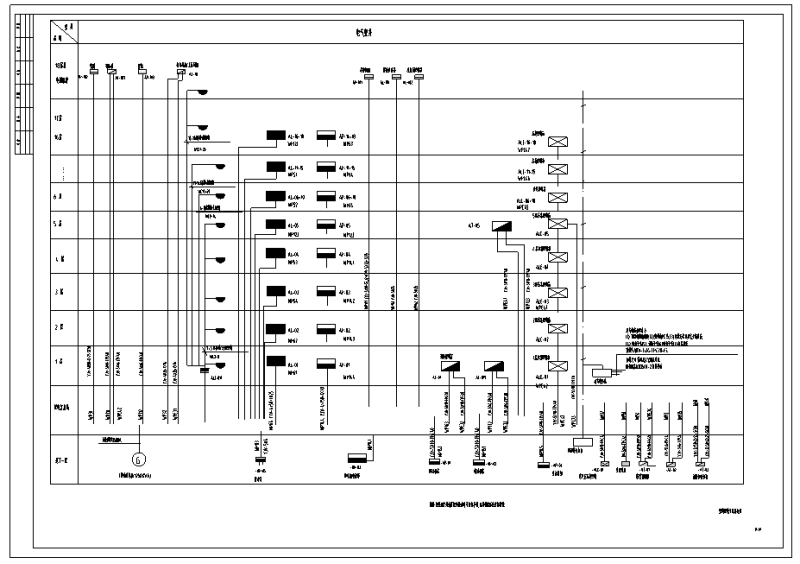

竖向配电干线系统图

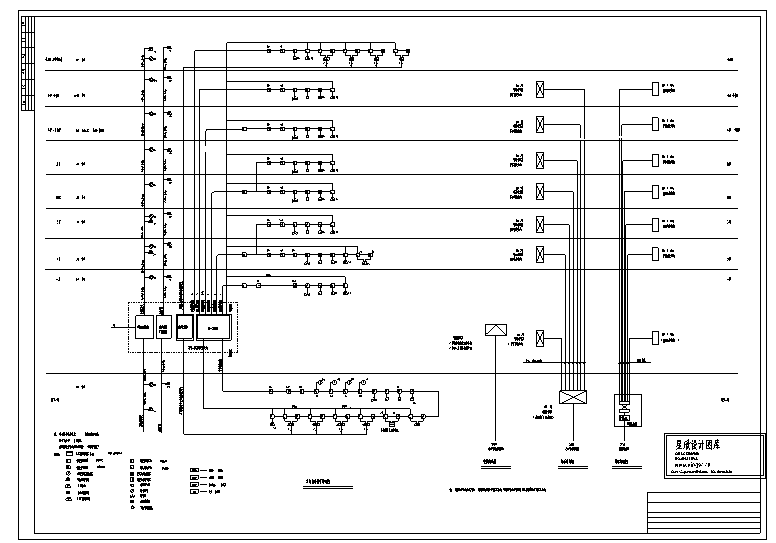

弱电系统图

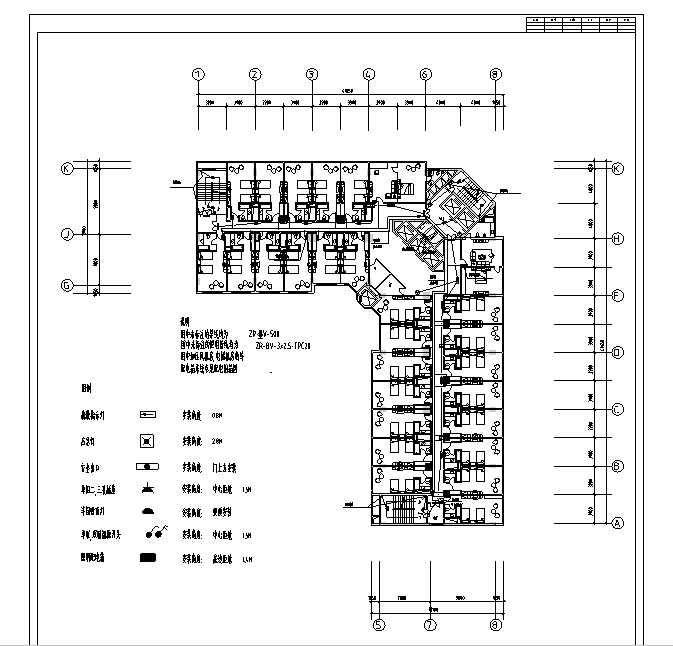

照明平面图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
