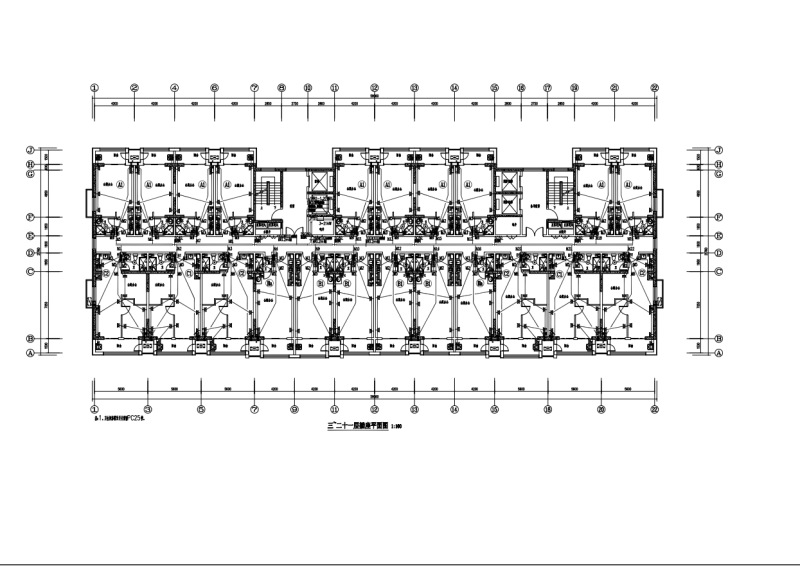

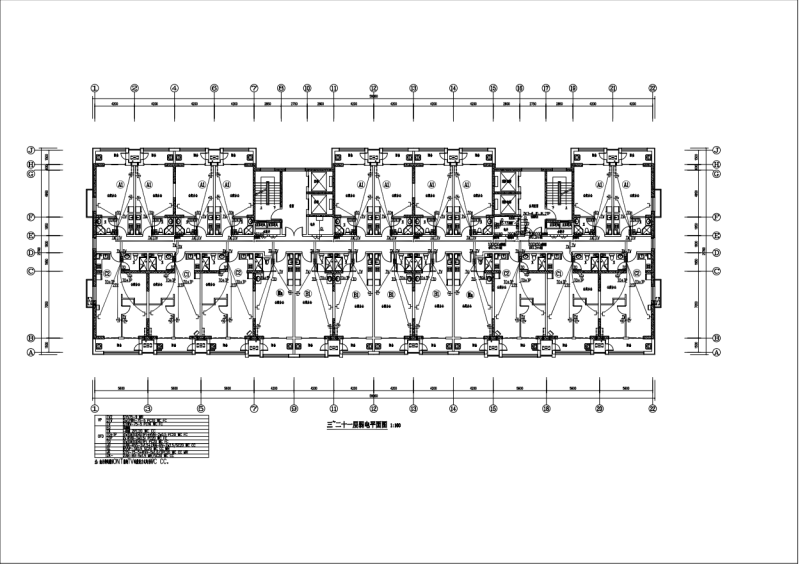

高层公寓楼电气施工CAD图纸（二级，三级负荷）(剪力墙结构)

该项目地上一、二层为商业,三层及以上为公寓式办公,地下一层为超市;商业部分为小型商业,超市部分为中型超市,此工程仅为超市的一部分,其余部分详见20#楼地下一层;建筑设计结构形式为剪力墙结构,防火建筑高度66.5米。

1.负荷分级及容量

一级负荷:排烟机、进风机、消防控制室、疏散照明、公寓部分客梯、消防电梯、消防电梯潜污泵、正压送风机,其容量为146k

W。

二级负荷:商业部分客梯、超市营业厅照明、有线电视机房及通讯机房用电,其容量为91kW。

三级负荷:其他电力负荷、超市及公寓照明,其容量为2425kW。

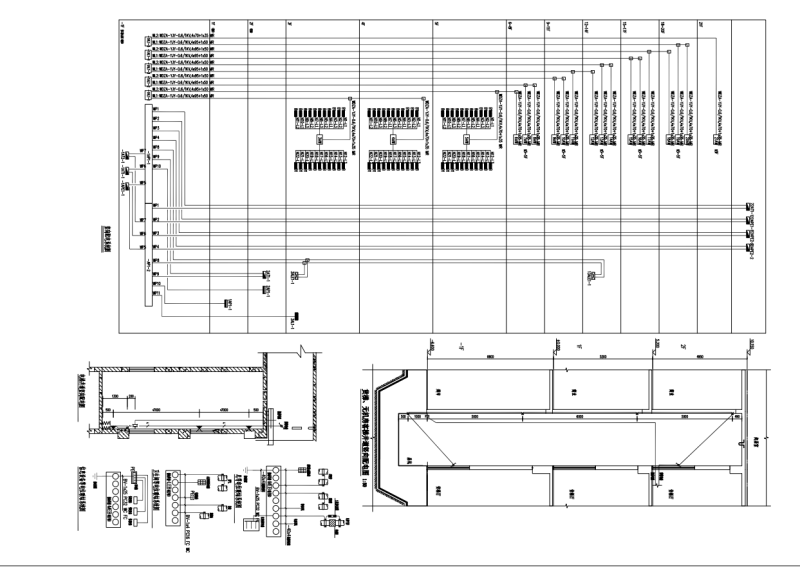

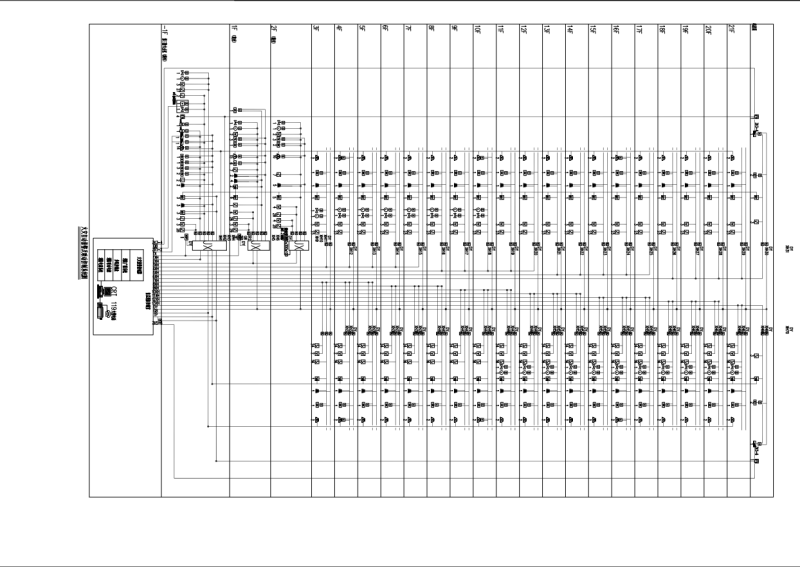

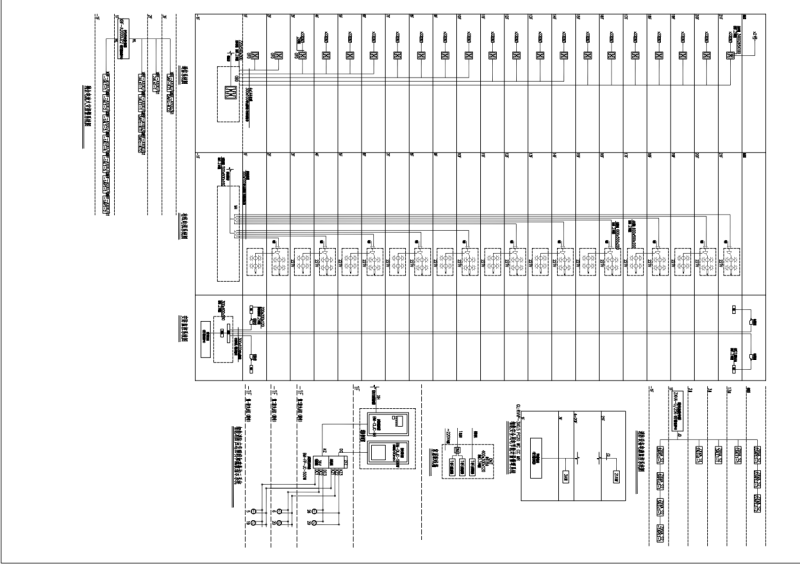

2、供电电源:

该项目从20#楼地下变配电室引来十三路220/380V电源,其中七路为公寓办公部分用电电源,分别引至地下一

层设备间进线柜-1AL1-1~5、1AP1-1、2(-1AP1-1与-1AP1-2的电源分别引自不同变压器,且两台变压器的10kV电源

应分别引自两个不同的区域变电站,当一电源发生故障时,另一电源不应同时受到损坏,需满足双重电源要求);四路为商业部分用电V电源,分别引至商业电井内层配电柜、至三层空调室外机配电柜;两路超市部分用电电源引至首层空调室外机配电柜。其余地下超市电源引自20#楼内超市配电间。
