金融中心暖通空调CAD施工图纸(超高201.8米)

  • 附件设计说明:有
  • 建筑类别:办公,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:73370平方米
  • 建筑地上层数:7层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:39张
  • 设计内容:空调,通风
  • 冷热源:水地源热泵
  • 空调系统:全空气系统
  • 项目所在地:江苏

附件详情

  • 设计施工说明
  • 资料目录
  • 主要设备材料表
  • 空调水管系统图
  • 加压送风系统图
  • 走道排烟系统图
  • VRV空调系统原理图
  • 水源热泵空调系统原理图
  • 锅炉房设备 平面布置图
  • 暖通平面图
  • 冷却塔平面布置图
  • 水泵房详图
  • 热交换机房详图
  • 管道安装综合剖面图
  • 新风机房详图

附件详情

该项目为南京某商业中心续建工程,地下二层至地上七层已建成,七层以上为续建工程,续建工程建筑面积73370m 。八层以上为办公用房,七、二十三、三十七层为避难层。建筑高度为201.8m,属超高层建筑。
原地下室建有制冷机房和锅炉房,供已建建筑使用,根据甲方要求,八层至四十八层建筑采用水环热泵空调系统。根据使用的要求,七层部分房间及四十九层以上建筑设置变制冷剂流量分体空调系统。续建工程空调冷负荷为10000kW,空调热负荷为8000kW。
水源热泵系统分为高低区两个系统,八至二十三层为低区,二十五层至四十八层为高区,低区水泵房设在七层,冷却塔设在已建六层屋面;高区水泵房设在二十四层,冷却塔设在四十八层屋面。高低区辅助热源均由地下锅炉房供应,总热量约5900kW,锅炉房进行改造。
通风系统:地上变配电房设置机械送排风系统。卫生间设置机械排风系统,通风量按10次/小时计算。所有空调通风系统均按防火分区划分。所有穿越空调机房、风机房的风管、每层水平管与立管的交接处、穿越防火分隔物的风管均设有防火阀或防火调节阀。火灾时70℃熔断,电信号返回消防中心。7-50层的内走道设置机械排烟系统。分两段设置,分别为7-23层、24-50层....图纸13张。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

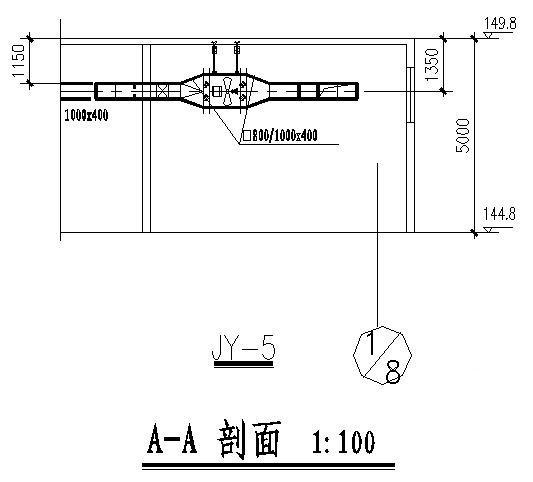

  • 金融中心暖通空调CAD施工图纸(超高201.8米) - 1
    第 1 张图

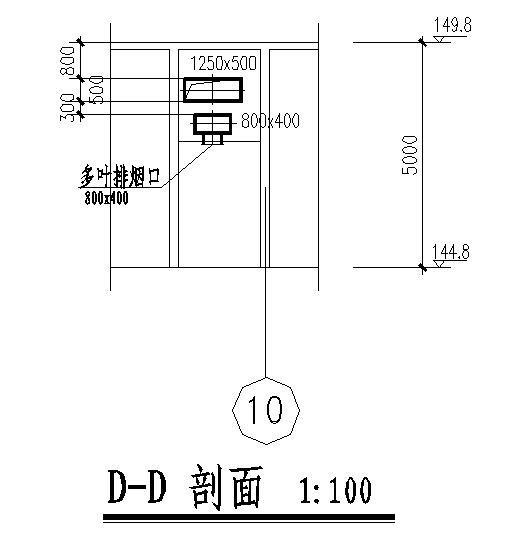

  • 金融中心暖通空调CAD施工图纸(超高201.8米) - 2
