超高层办公楼暖通空调全套系统设计CAD施工图纸(大院设计VAV空调系统)

  • 设计说明:有
  • 建筑类别:办公
  • 建筑高度:超高层建筑
  • 建筑面积:57531平方米
  • 地上层数:34层
  • 图纸设计深度:施工图
  • 参考图纸:40张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源
  • 冷热源:市政热网,电动压缩式冷水机组,空气调节器
  • 空调系统:全空气系统,制冷剂系统
  • 采暖系统:散热器供暖,热水辐射
  • 全空气系统:定风量,单风道
  • 水系统:单式泵,定流量,双管制,同程式,闭式
  • 送风方式:散流器送风

附件详情

  • 暖通空调设计说明
  • 图例
  • 设备表
  • 夹层通风空调平面图
  • 通风空调及防排烟平面图
  • 空调及采暖水平面图
  • 机房层空调及采暖水平面图
  • 地热盘管布置图
  • 排烟系统原理图
  • 加压送风系统原理图
  • 空调通风系统原理图
  • 空调水系统原理图
  • 采暖系统原理图
  • 高压微雾加湿器系统示意图
  • ...

附件详情

一、项目概要:
项目为办公楼,地上34层,建筑面积57531m2,建筑高度161.90m。B区地下建筑面积36080m2...
二、冷热源:
1.冷源采用电制冷冷水机组,机组为离心机组 螺杆机组。采用环保冷媒。冷冻水温度为6/12℃,冷却水温度为32/37℃。
2.换热站为中央空调系统冬季供暖提供60-50℃热水...
三、空调系统:
1.空调冷冻水系统在竖向分成高低2个分区。1~14层为低区,15~34层为高区。
2.空调水系统采用两管制、一次泵变流量系统。系统均为闭式循环系统,冷却水系统为定流量系统。
3.办公塔楼部分采用VAV ,采用单风道末端。
4.大厅采用定风量全空气系统;大会议厅、前厅采用定风量空调系统...
四、采暖系统:
1.办公塔楼部分竖向干管为同程式。
2.办公楼标准层沿窗边设置地板嵌入式散热器辅助供暖。
3.办公楼为散热器系统供暖,大堂为地板辐射供暖...
五、通风系统:
1.公建卫生间排风采用垂直布置。卫生间按换气系数10次排气。
2.厨房排油烟风量暂按照厨房高度3m,50次/H换气设计。
3.地下车库设计机械排风系统和补风系统,排风换气次数为6~4次/h...
六、防排烟系统:
1.防烟楼梯间、消防电梯间前室、合用前室设加压送风系统。
2.各避难层避难间均设正压送风系统,机械加压送风量按避难层净面积每平方米不小于30m3/h计算...

编制于2014年 图纸共40张。

地热盘管布置图

高压微雾加湿器一拖二系统示意图

采暖系统图

地热盘管布置图

机房层通风空调及防排烟平面图

空调及采暖水平面图

空调水系统原理图

空调通风系统原理图

通风空调及防排烟平面图

B1夹层通风空调平面图

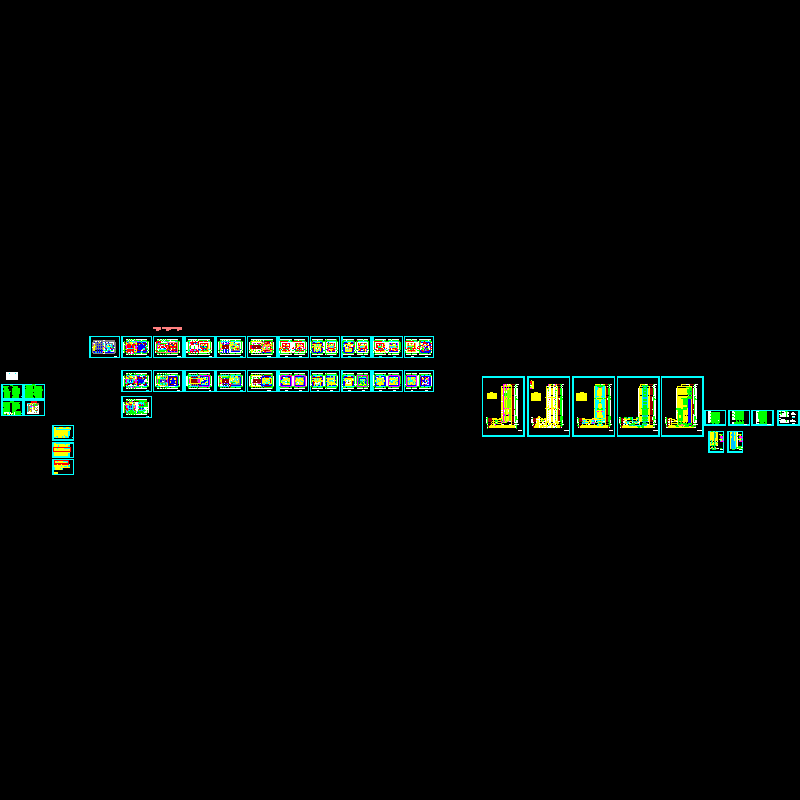

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 超高层办公楼暖通空调全套系统设计CAD施工图纸(大院设计VAV空调系统) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
