4层会展中心暖通工程设计CAD施工图纸(空调水系统图)

  • 附件设计说明:有
  • 建筑类别:其他
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计年代:近代
  • 设计内容:空调
  • 空调系统:全空气系统,空气-水系统
  • 水系统:同程式
  • 送风方式:喷口送风

附件详情

  • 通风排烟平面图
  • 空调通风平面图
  • 空调通风设备布置平面图
  • 冷冻机房平面图
  • 暖通管井剖面图
  • 冷冻机房空调水系统图
  • 汽车库排烟系统图

附件详情

该项目为会展中心暖通工程,地上四层,地下一层,一到三层设置单冷中央空调,中厅采用一次回风的全空气系统。由于大楼为多层结构,地面上建筑均采用自然排烟。

,图纸共13张。

空调水系统图

剖面图

施工图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

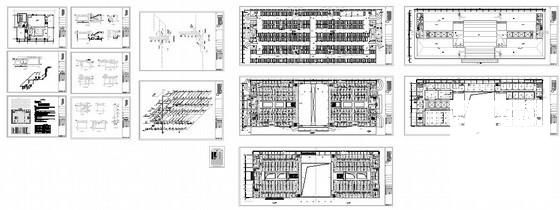

  • 4层会展中心暖通工程设计CAD施工图纸(空调水系统图) - 1
    第 1 张图

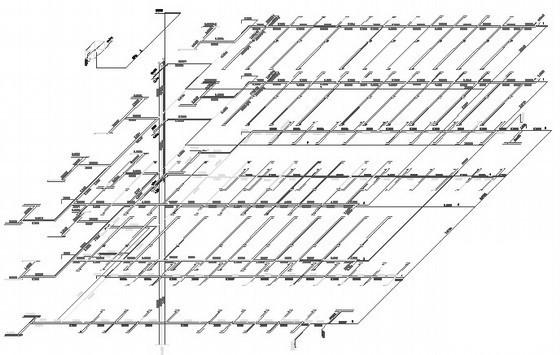

  • 4层会展中心暖通工程设计CAD施工图纸(空调水系统图) - 2
    第 2 张图

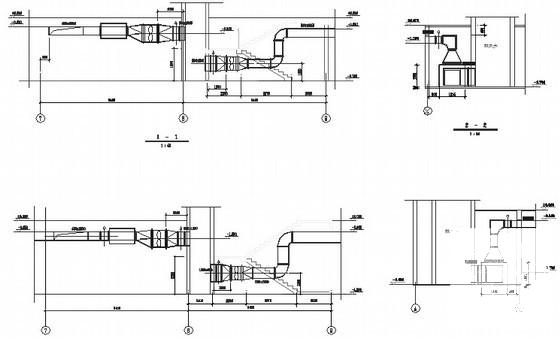

  • 4层会展中心暖通工程设计CAD施工图纸(空调水系统图) - 3
    第 3 张图
  • 4层会展中心暖通工程设计CAD施工图纸(空调水系统图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
