地下商业建筑空调及通风系统设计CAD施工图纸(室外热泵管网人防系统)

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:单层建筑
  • 建筑设计面积:40000平方米
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:24张
  • 设计年代:近代
  • 设计内容:空调,通风,冷热源,人防
  • 冷热源:电动压缩式冷水机组,空气源热泵
  • 空调系统:全空气系统
  • 水系统:单式泵,双管制
  • 送风方式:散流器送风
  • 项目所在地:江苏

附件详情

  • 设计施工总说明
  • 主要设备表
  • 通风及排烟平面
  • 夹层空调平面
  • 空调冷凝水管平面
  • 冷冻水泵房平剖面
  • 室外风冷热泵平剖面
  • 室外冷冻水管平面
  • 空调水系统原理图
  • 人防通风平面
  • 人防进排风系统原理图
  • 室外热泵外管平面
  • ...

附件详情

一、项目概要:
本单体总建筑面积4万m2,主要功能为地下商业建筑...
二、冷热源:
采用风冷螺杆式空气源热泵机组...
三、空调系统:
1.空调冷冻水系统采用两管制一次泵变流量系统。
2.均采用全空气低风速空调系统,采用卧式或立式空气处理机组...
四、通风系统:
1.地下商业过渡季节利用空调系统实现机械通风。
2.变配电房、水泵房及各层卫生间设机械排风系统,采用天井自然进风。
3.变配电房设有气体灭火系统的房间,设置灭火后通风换气系统...

图纸共24张。

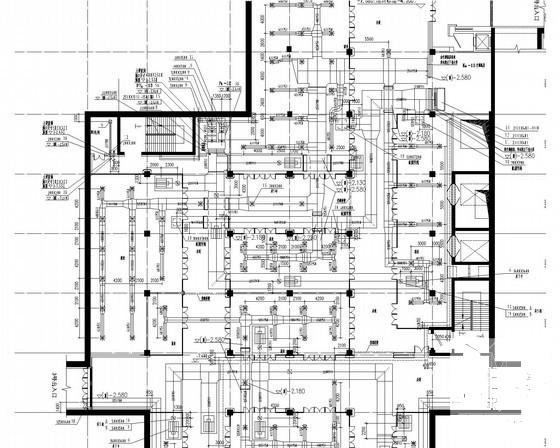

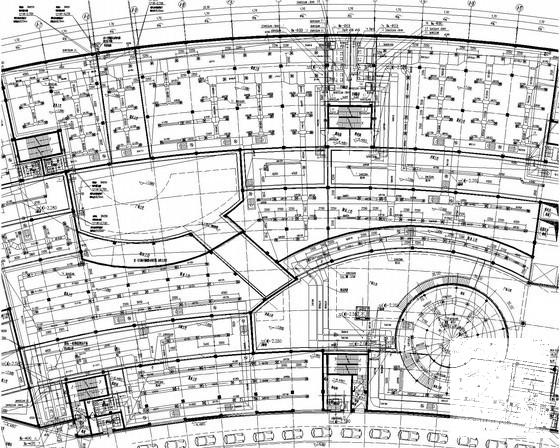

空调通风及排烟平面

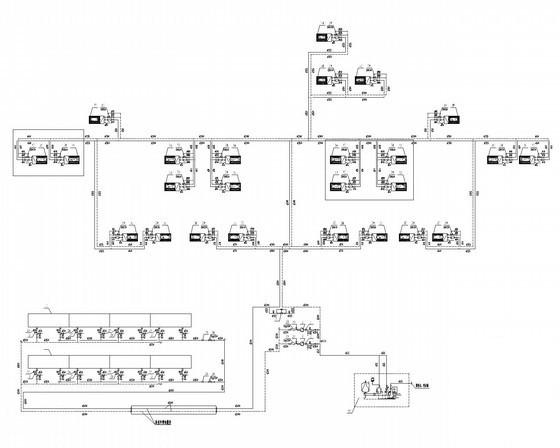

空调水系统原理图

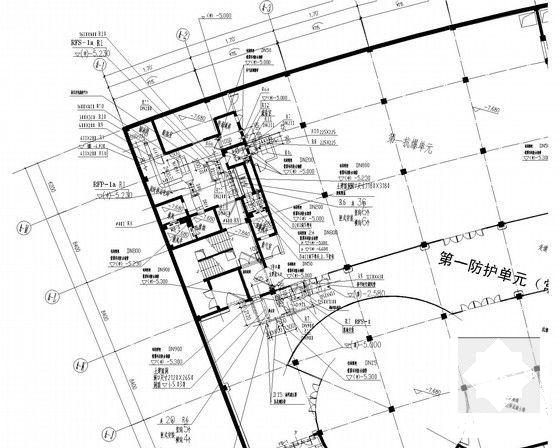

人防通风平面

下沉式广场空调平面

新风及局部回风平面

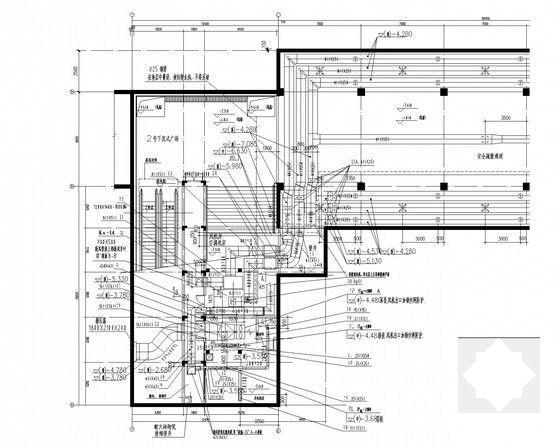

冷冻水泵房平面

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 地下商业建筑空调及通风系统设计CAD施工图纸(室外热泵管网人防系统) - 1
    第 1 张图
  • 地下商业建筑空调及通风系统设计CAD施工图纸(室外热泵管网人防系统) - 2
    第 2 张图
  • 地下商业建筑空调及通风系统设计CAD施工图纸(室外热泵管网人防系统) - 3
    第 3 张图
  • 地下商业建筑空调及通风系统设计CAD施工图纸(室外热泵管网人防系统) - 4
    第 4 张图
  • 地下商业建筑空调及通风系统设计CAD施工图纸(室外热泵管网人防系统) - 5
    第 5 张图
  • 地下商业建筑空调及通风系统设计CAD施工图纸(室外热泵管网人防系统) - 6
    第 6 张图
  • 地下商业建筑空调及通风系统设计CAD施工图纸(室外热泵管网人防系统) - 7
    第 7 张图
以上是部分截图,请下载附件后查看完整高清内容
