12层商业综合体空调及通风排烟设计CAD施工图纸(VRV空调机组)

  • 附件设计说明:有
  • 建筑类别:办公,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:20702.3平方米
  • 建筑地上层数:12层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:全空气系统,空气-水系统,制冷剂系统
  • 水系统:双管制,同程式
  • 送风方式:散流器送风
  • 项目所在地:安徽

附件详情

  • 设计施工说明
  • 图例
  • 空调冷热源系统原理图
  • 消防系统 原理图
  • 油路系统原理图
  • 油路系统布置平面图
  • 空调通风平面图
  • 溴化锂机房及空调水泵房详图
  • ......

附件详情

一、项目概要:
总建筑设计面积:20702.3m2,由主楼与会议中心两部分组成,主楼部分:共13层,总高度54.1m,总面积18762.7m。地上12层,面积16480.1m?;地下1层,面积2282.6m.....
二、冷热源:
冷热源选用2台直燃型溴化锂吸收式冷温水机组,制冷量872kW,制热量672kW,办公室冷热源选用变频、变冷媒流量(VRV)空调机组......
三、空调系统:
1.酒店大堂、宴会厅等大空间区域采用全空气低速送风系统。气流组织上送上(侧)回。送风口采用季节变流态旋流风口。
2.办公室、餐厅、包厢、按摩、健身等房间设风机盘管加新风空调系统,气流组织为顶送顶回。
3.客房采用风机盘管加新风空调系统,气流组织为侧送下回。
4.空调水系统采用二管制,垂直同程,水平同程......
四、通风排烟系统:
1.变电所设机械排风、自然进风系统。
2.生活水泵房、消防水泵房设机械排风系统。换气次数按4次/h换气计算。
3.溴化锂机房与空调水泵房设机械进排风系统。溴化锂机房通风量按12次/h换气计算......

图纸共18张。

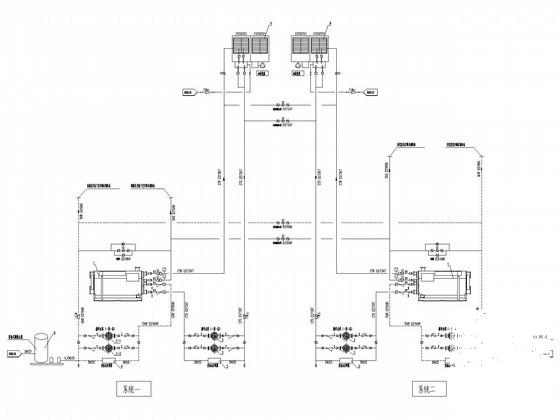

空调冷热源系统原理图

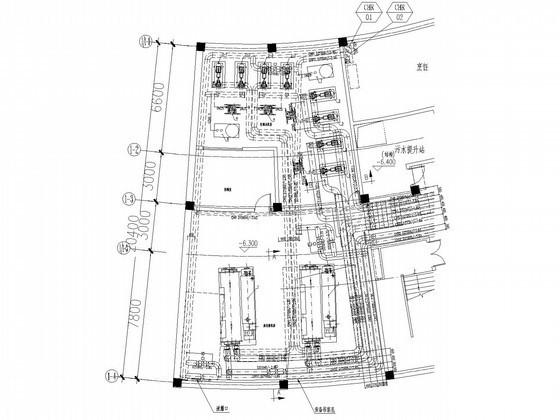

溴化锂机房及空调水泵房管道平面图

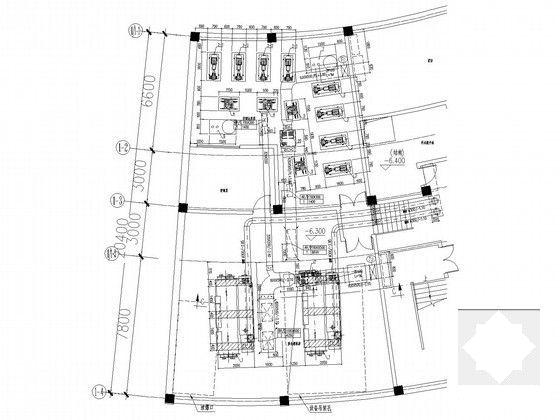

溴化锂机房及空调水泵房设备及风管平面图

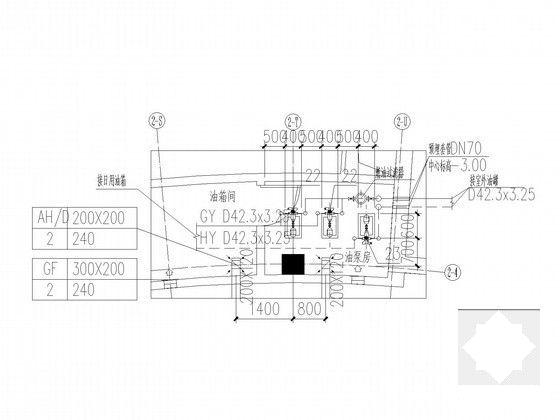

油泵房油路系统布置平面图

油路系统原理图

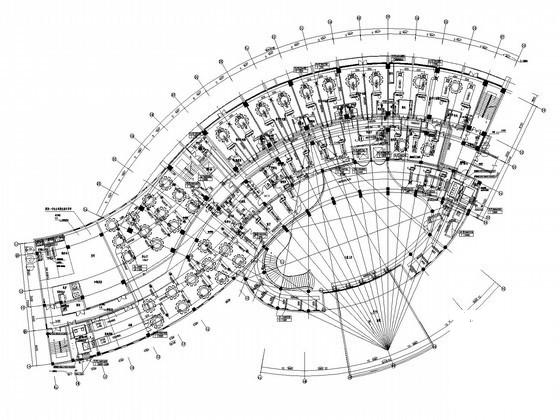

八层九层局部平面

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 12层商业综合体空调及通风排烟设计CAD施工图纸(VRV空调机组) - 1
    第 1 张图
  • 12层商业综合体空调及通风排烟设计CAD施工图纸(VRV空调机组) - 2
    第 2 张图
  • 12层商业综合体空调及通风排烟设计CAD施工图纸(VRV空调机组) - 3
    第 3 张图
  • 12层商业综合体空调及通风排烟设计CAD施工图纸(VRV空调机组) - 4
    第 4 张图
  • 12层商业综合体空调及通风排烟设计CAD施工图纸(VRV空调机组) - 5
    第 5 张图
  • 12层商业综合体空调及通风排烟设计CAD施工图纸(VRV空调机组) - 6
    第 6 张图
  • 12层商业综合体空调及通风排烟设计CAD施工图纸(VRV空调机组) - 7
    第 7 张图
以上是部分截图,请下载附件后查看完整高清内容
