多层框架结构地下车库结构CAD施工图纸

  • 建筑类别:住宅, 商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.2kN/平方米
  • 地下室功能:车库
  • 参考图纸:8张
  • 设计年代:近代

附件详情

多层框架商业建筑地下车库结构施工图,包括结构设计总说明,车库桩位布置图,地下室结构 平面布置图 ,基础 节点详图 ,顶板配筋图,顶板梁平法平配筋图等共计8张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

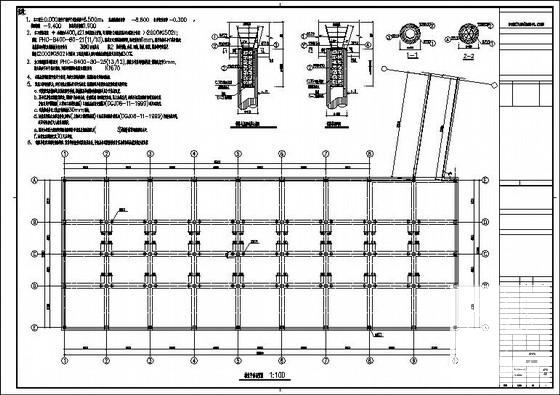

  • 多层框架结构地下车库结构CAD施工图纸 - 1
    第 1 张图

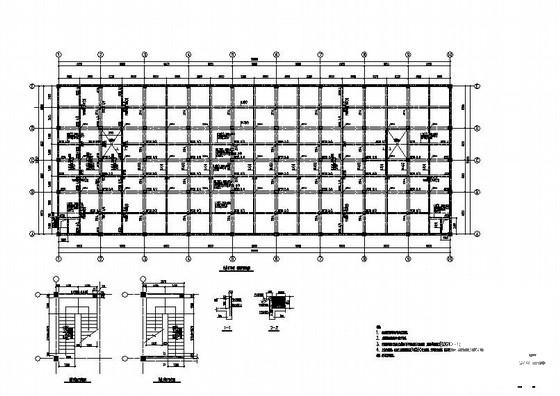

  • 多层框架结构地下车库结构CAD施工图纸 - 2
    第 2 张图

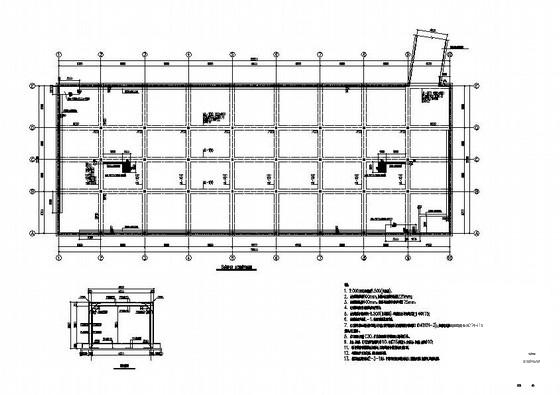

  • 多层框架结构地下车库结构CAD施工图纸 - 3
    第 3 张图

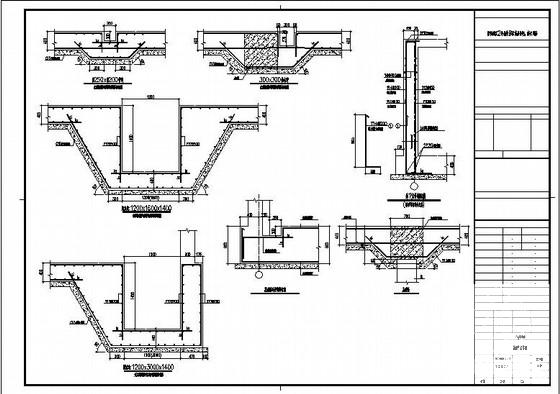

  • 多层框架结构地下车库结构CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
