6度抗震焦化厂框架结构锅炉房结构CAD施工图纸(独立基础)

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构, 钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:6张
  • 设计年代:近代

附件详情

该项目是锅炉房项目,位于焦化厂内,框架结构,抗震设防烈度为6度,基础采用独立基础,基础设计等级为丙级。
该资料包含: 结构设计说明 ,钢 结构设计说明 ,基础图,基础详图,立面图,剖面图,平面图,梁板配筋图等共计6张图。
分享投稿时间:近几年12月。

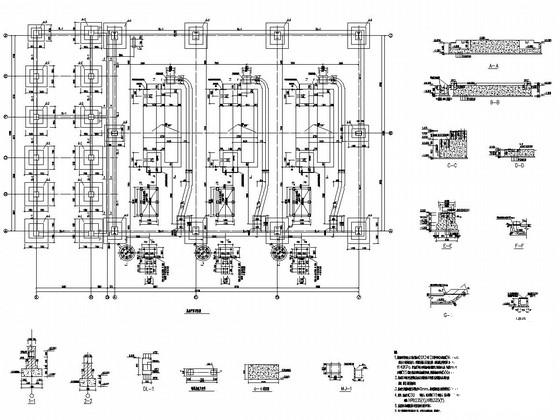

基础图

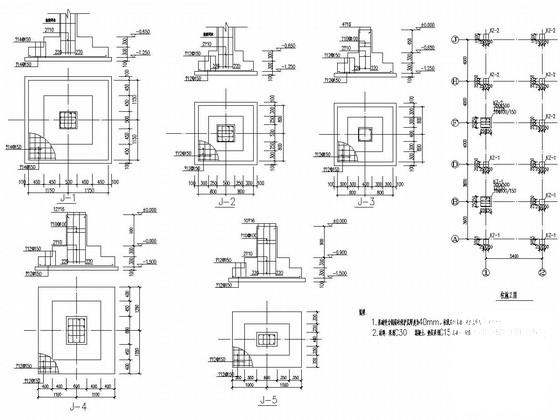

基础详图

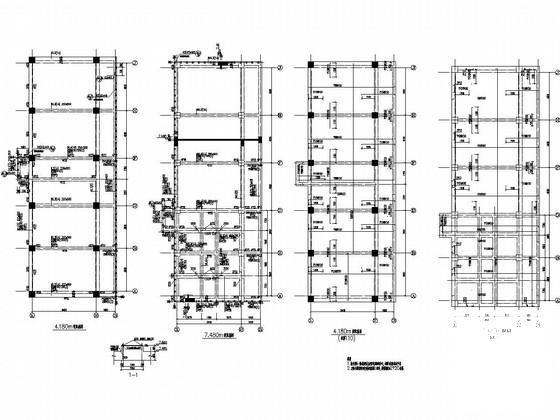

梁板图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 6度抗震焦化厂框架结构锅炉房结构CAD施工图纸(独立基础) - 1
    第 1 张图
  • 6度抗震焦化厂框架结构锅炉房结构CAD施工图纸(独立基础) - 2
    第 2 张图
  • 6度抗震焦化厂框架结构锅炉房结构CAD施工图纸(独立基础) - 3
    第 3 张图
  • 6度抗震焦化厂框架结构锅炉房结构CAD施工图纸(独立基础) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
