上3层框架结构别墅结构CAD施工图纸(独立基础,6度抗震)

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 参考图纸:11张

附件详情

该项目是三层框架小别墅项目,独立基础,抗震设防烈度为6度,包括:结构设计总说明,钢筋混凝土结构平面整体表示法梁构造通用图说明,基础平面图,基础层梁钢筋图,2层梁钢筋图,2层板钢筋图,3层板钢筋图,3层梁钢筋图, 楼梯详图 ,基础详图等共计11张图。

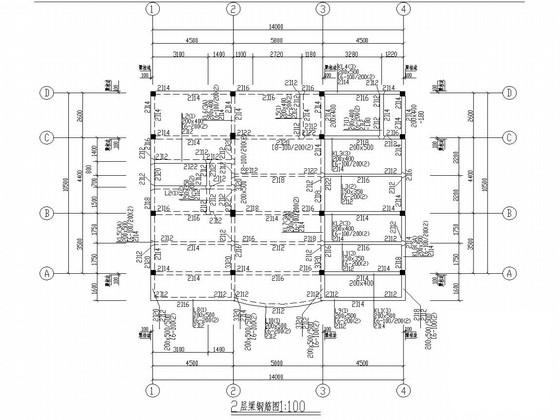

2层梁钢筋图

2层板钢筋图

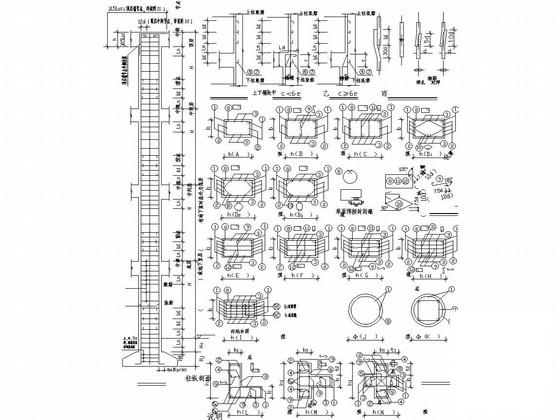

节点详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 上3层框架结构别墅结构CAD施工图纸(独立基础,6度抗震) - 1
    第 1 张图
  • 上3层框架结构别墅结构CAD施工图纸(独立基础,6度抗震) - 2
    第 2 张图
  • 上3层框架结构别墅结构CAD施工图纸(独立基础,6度抗震) - 3
    第 3 张图
  • 上3层框架结构别墅结构CAD施工图纸(独立基础,6度抗震) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
