3层框架结构独立基础别墅结构CAD施工图纸(6度抗震)

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 参考图纸:17张

附件详情

该工程主体三层,建筑物结构高度:11.550m,框架结构,独立柱基。
该资料包含:

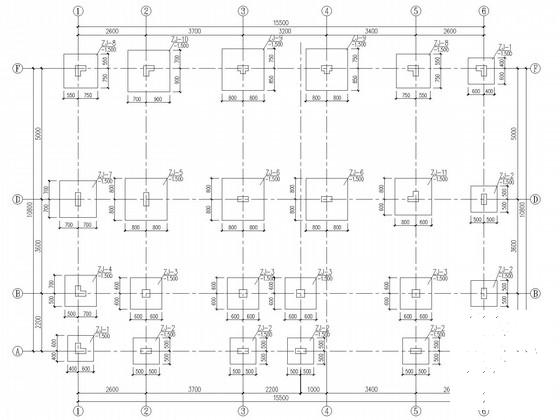

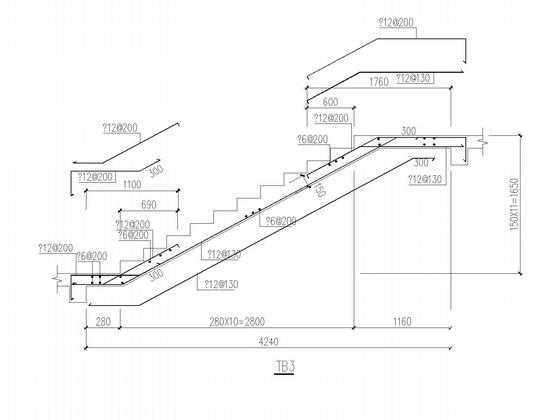

结构设计总说明、独立柱基平面布置图、DLL平面布置图、柱配筋表 、柱 平面布置图 、梁配筋图、板配筋图、斜屋面梁配筋图、斜屋面板配筋图、楼梯施工图共17张图纸。

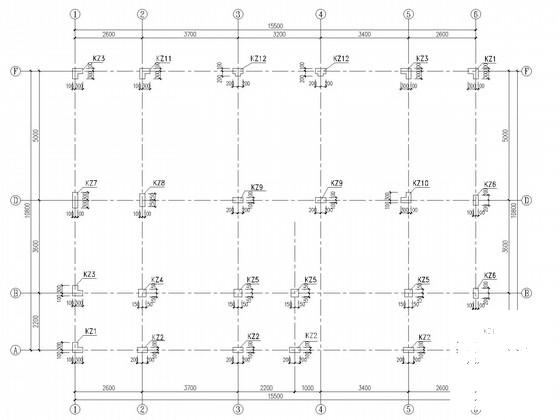

柱配筋图

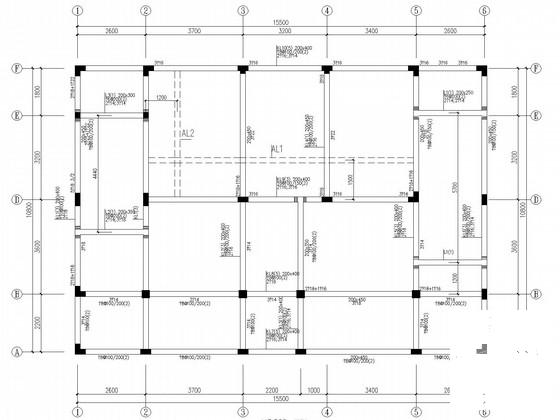

梁配筋图

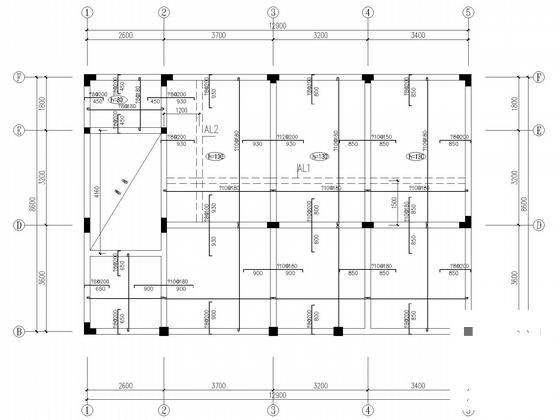

板配筋图

图6

斜屋面板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 3层框架结构独立基础别墅结构CAD施工图纸(6度抗震) - 1
    第 1 张图
  • 3层框架结构独立基础别墅结构CAD施工图纸(6度抗震) - 2
    第 2 张图
  • 3层框架结构独立基础别墅结构CAD施工图纸(6度抗震) - 3
    第 3 张图
  • 3层框架结构独立基础别墅结构CAD施工图纸(6度抗震) - 4
    第 4 张图
  • 3层框架结构独立基础别墅结构CAD施工图纸(6度抗震) - 5
    第 5 张图
  • 3层框架结构独立基础别墅结构CAD施工图纸(6度抗震) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
