独立基础钢框架锅炉房结构施工图纸
- 建筑类别：工业建筑
- 建筑高度类型：多层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：排架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 风压：0.35kN/平方米
- 雪压：0.25kN/平方米
- 参考图纸：12张
附件详情
钢结构设计总说明、
平面布置图
、基础布置图、基础详图、钢柱布置图、预埋布置图、钢架立面图、
节点图
、钢梁布置图、钢梁布置图、楼承板详图、
楼梯详图
共12张图纸。

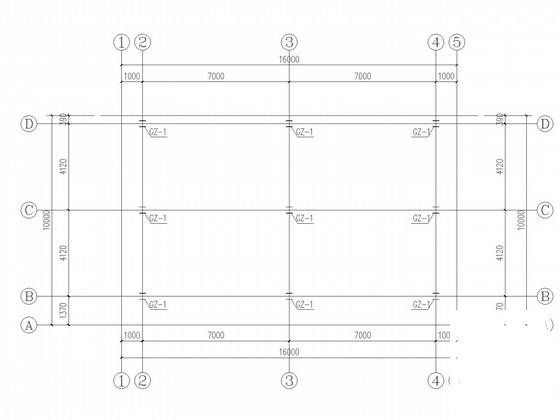

钢柱布置图
预埋布置图
楼承板布置图

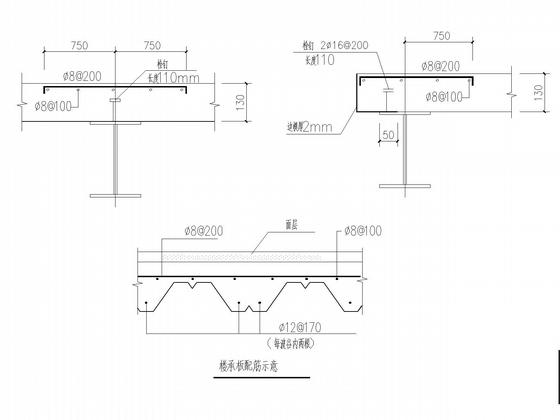

楼承板节点
