18层剪力墙结构住宅楼结构设计图纸(平面布置图)
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：18层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：6度抗震
- 风压：0.30kN/平方米
- 雪压：0.3kN/平方米
- 参考图纸：21张
- 设计年代：近代
附件详情
结构设计说明
、桩位布置平面图、承台及承台梁
平面布置图
、基础大样、楼板配筋平面图、梁配筋平面图、地面以下柱，剪力墙定位及编号图、屋面以上柱，剪力墙定位及编号图、剪力墙配筋大样、楼板厚及高差布置图、梁板定位图、楼板配筋图、屋面结构平面图、屋面梁配筋图、电梯机房梁配筋图、电梯机房楼面配筋图、梯间屋面结构布置图、梯间屋面配筋图、楼梯结构布置图共21张图纸
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

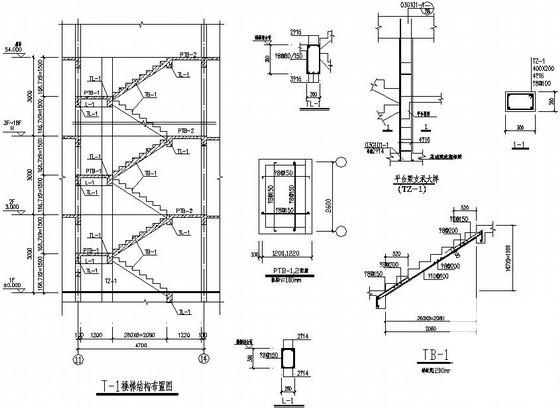

第 1 张图 -

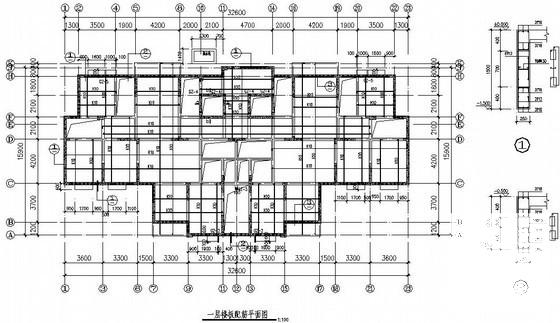

第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-18
- 评论次数：0
- 浏览次数：0
- 文件大小：1.79 MB
- 收藏次数：0
-
文件名称：
附件-995876990797085680877.zip
