26层剪力墙结构住宅楼结构施工大样图平面布置图

附件详情

该附件为南京某高层住宅楼，地上26层，地下2层，总高度为78.3米。结构类型为剪力墙结构，地基类型采用600桩径预应力混凝土管桩，基础类型为桩基础和承台，7度设防。

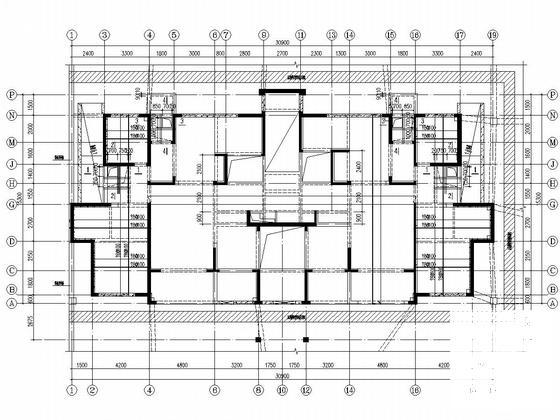

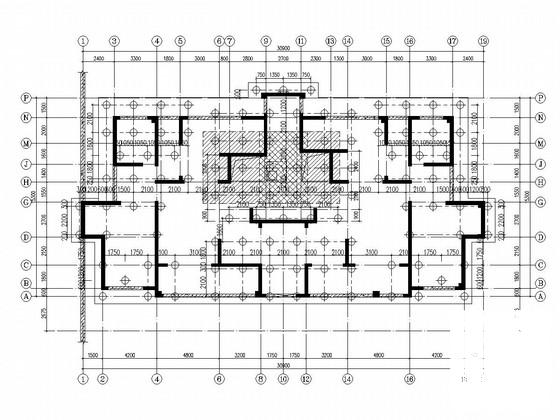

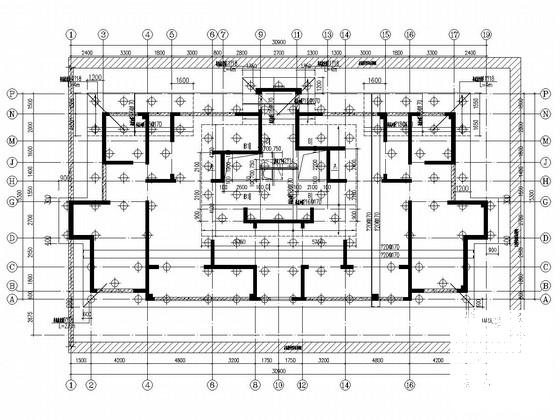

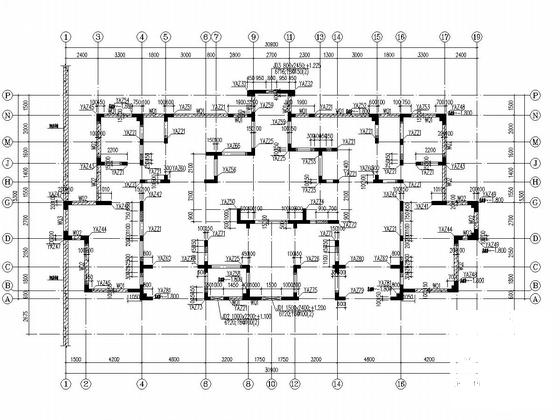

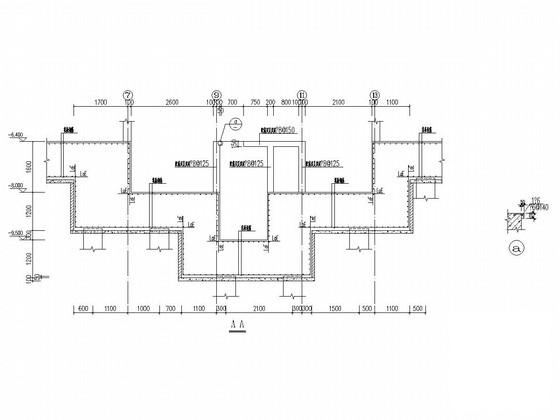

该资料包含： 结构设计说明 、基础及地下室设计说明、混凝土 结构设计说明 、桩位布置平面图、结构平面布置图、梁配筋平面图、板配筋平面图、墙柱 平面布置图 、剪力墙暗柱大样图、 楼梯详图 等共36张图纸。
出图时间：近代.05。
