上10层框架结构业务技术与配套用房设计CAD图纸(楼梯平面图)

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:10层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:8度抗震
  • 风压:0.45kN/平方米
  • 参考图纸:29张
  • 设计年代:近代

附件详情

该资料包含:
结构设计总说明、基础大样图、地下室底板梁配筋平面图、地下室底板配筋平面图、地下室底板模板平面图、柱配筋平面图、顶梁配筋平面图、顶板配筋平面图、屋顶梁配筋平面图、屋顶板配筋平面图、楼梯平面图、楼梯剖面共29张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

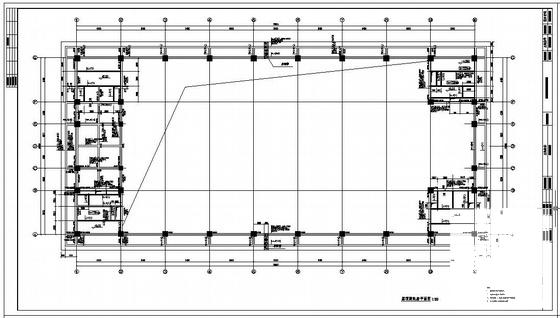

  • 上10层框架结构业务技术与配套用房设计CAD图纸(楼梯平面图) - 1
    第 1 张图

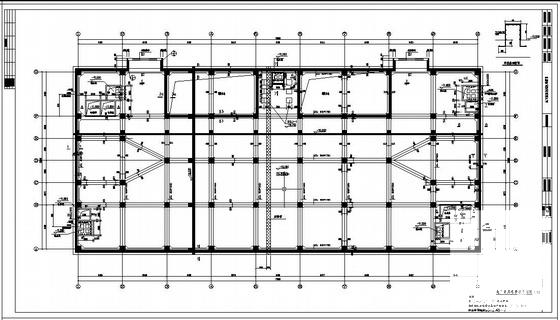

  • 上10层框架结构业务技术与配套用房设计CAD图纸(楼梯平面图) - 2
    第 2 张图

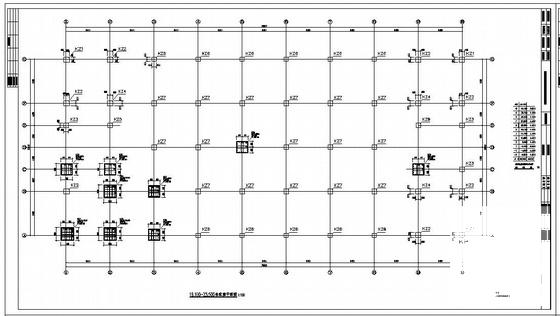

  • 上10层框架结构业务技术与配套用房设计CAD图纸(楼梯平面图) - 3
    第 3 张图

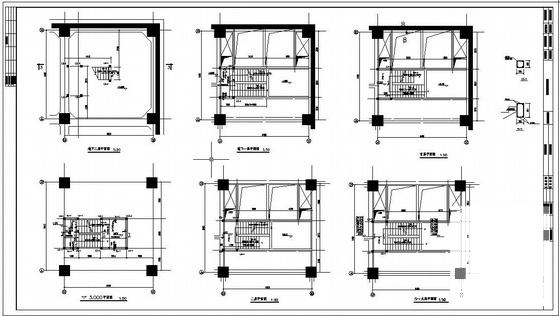

  • 上10层框架结构业务技术与配套用房设计CAD图纸(楼梯平面图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
