霍林郭勒市企业家会馆配套用房

一. 概况

该项目位于内蒙古霍林格勒市；为企业家会馆变电室设计。

二. 范围:

变电室、柴油发电机平面布置、高低压一次配系统、柴油发电机配电系统图、接地平面图等；

变电室照明、火灾自动报警及联动及弱电配置另见设计。

三、变电室

1).10KV侧的接线为单母线分段接线。安装12面高压开关柜,其中进线及进线隔离柜4面,

计量柜2面,馈出4面(预留2面),联络及联络隔离2面。

2).10KV高压开关柜二次电源为直流电源,直流电源及信号原理图由厂家完成。

3).10KV高压开关柜二次原理图由厂家配合完成。

4).0.4KV侧的接线为双母线分段接线。安装GCS型低压开关柜9面,其中受电柜2面,电容器

柜2面,出线柜4面,联络柜1面。电容器柜内选用金属化模型电容器,安装容量为640Kva。

5).0.4KV侧的 为三相五线制。

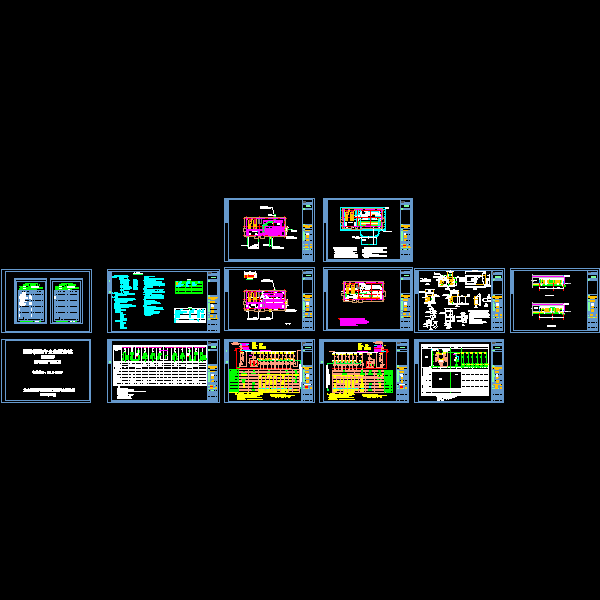

四、图纸展示

柴油发电机低压系统图

电缆敷设路径图

高压配电系统图

接地平面图

剖面图

预埋件和电缆沟做法图
