6层中学教学及办公楼给排水CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：办公,教育
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：23749.4平方米
建筑地上层数：5层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：43张
设计年代：近代
地下室用途：人防,车库,设备用房
生活供水设计：生活给水系统,直饮水系统
生产供水设计：热水系统,循环冷却水系统
排水设计：污水系统,废水系统,雨水系统,机房排水,消防排水
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统
供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池
供水方式：市政供水,分区供水,高位水箱供水,无负压供水
供水分区：两区
排水技术：重力排水,虹吸雨水（满管）
雨水重现期：10年
火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
消火栓用水量室外(L/S)：15
消火栓用水量室内(L/S)：30
特殊系统：水景池,太阳能热水系统,雨水回收,雨水利用,气体消防,直饮水,虹吸雨水
大样节点：水箱,水泵,泵房,卫生间,集水坑,阀门管件,设备房布置
热水供应方式：集中热水供应
项目所在地：广东

附件详情

给排水设计总说明
主要图例
给排水主要设备材料表
小区室外给水排水施工图设计说明
室外给水、排水综合管线图
室外雨水排水总平面图
室外污水排水总平面图
雨水综合利用系统设计说明
冷、热水给水系统原理图
消火栓系统原理图
阳台雨水、雨水系统原理图
冷凝水系统原理图
自动喷水灭火系统原理图
污、废水排水系统原理图
虹吸雨水系统原理图
屋顶太阳能热水系统原理图
地下一层平时给排水、消防平面图
地下一层平时自动喷淋平面图
给排水、消防平面图
屋顶层给排水、消防平面图
水泵房给排水详图
卫生间给排水放大图
人防给排水设计说明、图例及主要设备材料表
人防地下室战时给、排水系统图
地下一层战时给排水平面图
地下一层平时给排水、消防平面图

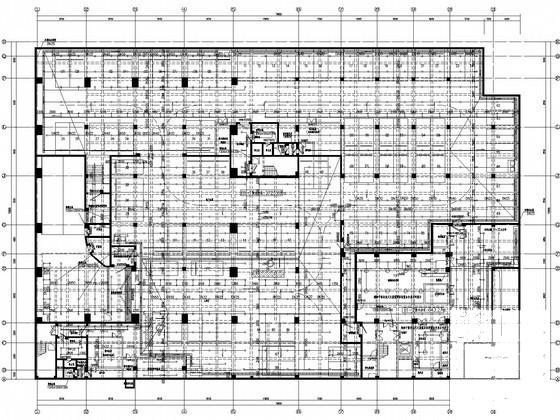

地下一层平时自动喷淋平面图

附件详情

该项目位于深圳，该项目由5层教学及行政办公楼及其地下车库组成。项目期总占地面积23749.4m2。地下一层为车库及设备用房，还设有3230.38平方米的人防设施。该项目按二类多层公用建筑进行防火设计。
设计范围：
1.该项目红线以内室外和室内给水排水及消防系统由本公司设计。该项目水表井与城市给水管的连接管段和最末一座检查井与城市污水管及雨水管的连接管等，由城市有关部门负责核实和施工。
2.气体灭火系统和雨水收集处理工艺的设计，不详之处由专业公司进行深化设计、施工和调试。
，共43张图。

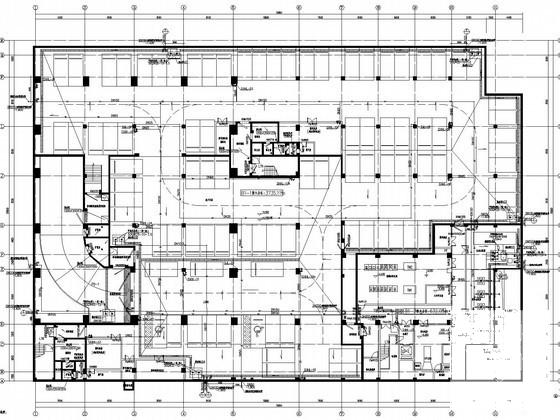

地下一层平时给排水、消防平面图

五层给排水、消防平面图

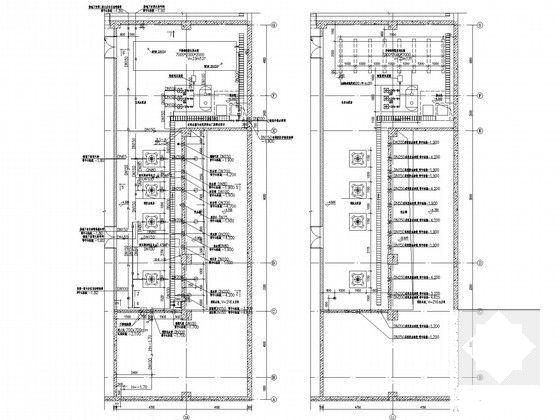

水泵房给排水平面详图

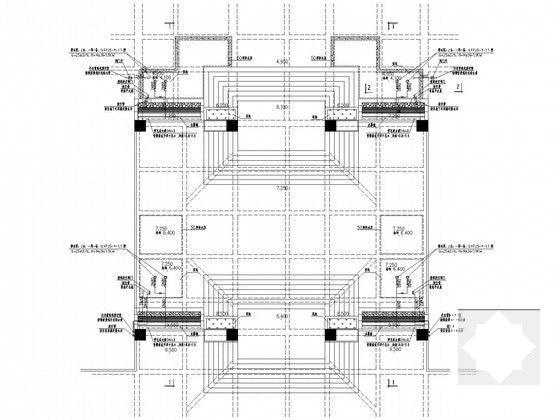

水幕墙、泵坑给排水管道平面布置图

W1卫生间给排水平面图

W3卫生间给排水平面图

屋顶太阳能热水系统原理图

虹吸雨水系统原理图

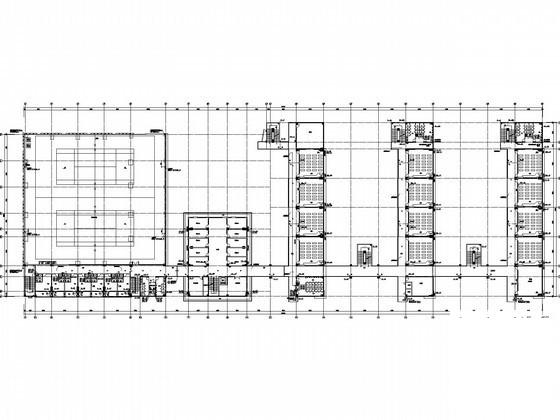

一层给排水、消防平面图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
