5层中学教学楼给排水方案设计CAD图纸
- 附件设计说明：有
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：5层
- 图纸设计深度：方案(初设图)
- 参考图纸：18张
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 大样节点：卫生间
- 项目所在地：上海
附件详情
- 设计说明
- 给排水平面图
- 给水系统图
- 排水系统图
- 卫生间给排水详图
- 消火栓系统图
附件详情
该项目位于上海，是一中学教学楼给排水设计项目；
设计范围：给水系统、污水系统、雨水系统；
共计18张图纸；

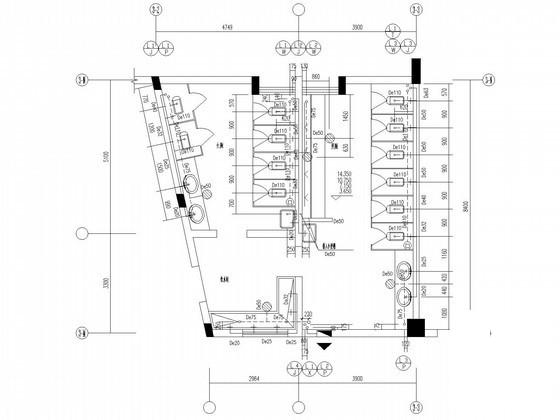

卫生间给排水详图

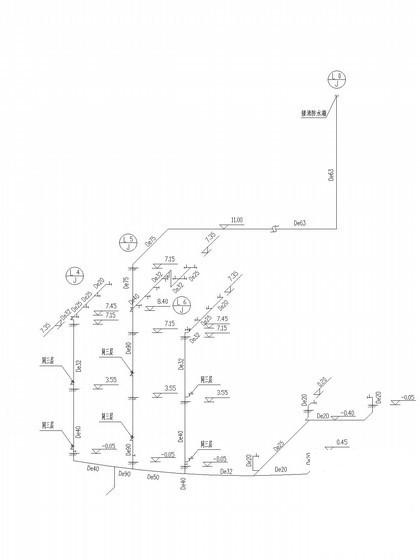

给水系统图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

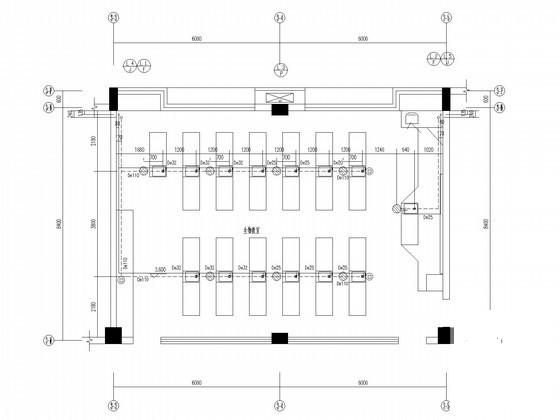

第 1 张图 -
第 2 张图 -
第 3 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-13
- 评论次数：0
- 浏览次数：0
- 文件大小：0.55 MB
- 收藏次数：0
-
文件名称：
附件-995860977905575709858.rar
