中学教学实验楼给排水设计CAD图纸.dwg

一、设计依据   1、《建筑给水排水设计规范》(GBJ15-88)   2、《建筑设计防火规范》(GBJ 16-87 2001年版)   3、《建筑灭火器配置设计规范》(GBJ140-90)   4、《中小学校建筑设计规范》(GBJ99-86)   5、现行国家相关规范、甲方提供设计资料和其他专业提供资料。   二、设计范围   1、该资料范围在地块红线以内的室内外给水、污水、雨水设计。   2、室内消防系统(室内消火栓给水系统和灭火器配置)。室外消防系统另详总图水系统。   三、项目概要   该项目为五层中学教学实验楼,建筑高度为 19.00m ,建筑体积约为 19500m ,建筑耐   火等级为二级。   四、给水系统   1、水源:本楼水源由厂区生活给水管和消防给水管分别提供。生活用水与消防用水分开设置。市政水压范围 0.2~0.3MPa。   2、用水量:最大日用水量为 45m /d ,最大时用水量为9.4m /h 。未预见水量取最大日用水量的 10%。   3、给水方式:利用市政水压采用下行上给式供至屋顶水箱(水箱容积20m ,其中贮存 6m 消防专用水),再采用上行下给式供至各配水点。   实验室化验盆给水水嘴的水头<0.02MPa,急救冲洗水嘴的水头<0.01MPa。   .....

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

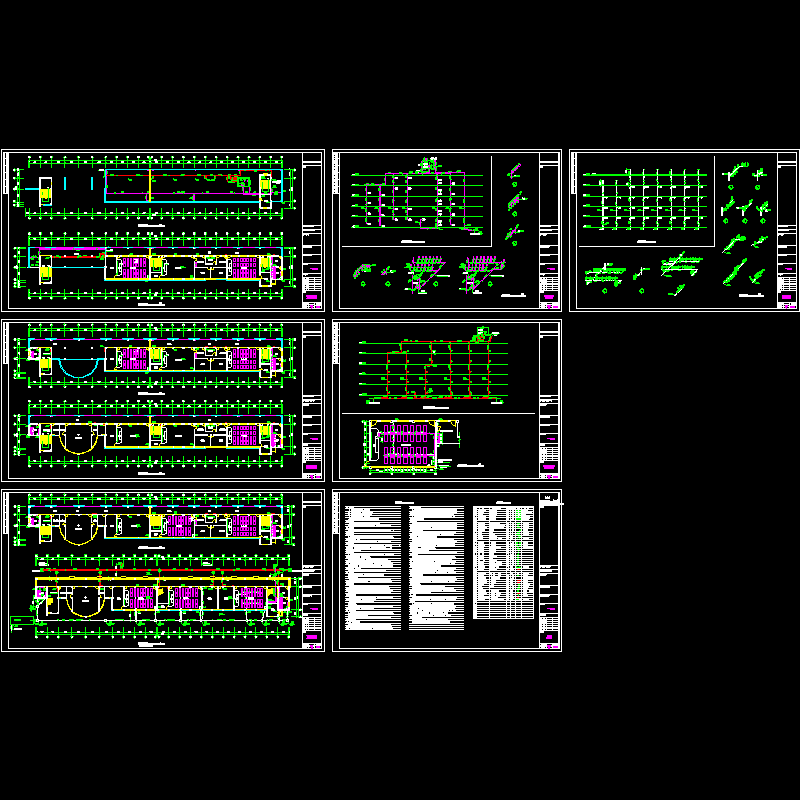

  • 中学教学实验楼给排水设计CAD图纸.dwg - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
