中学4层教学楼给排水CAD图纸(雨水系统设计)
- 建筑类别：教育
- 建筑地上层数：4层
- 出图日期：2010
- 建筑设计面积：13295平方米
- 设计阶段：施工图设计
- 供水方式：市政供水
- 供水分区：无
- 污废水排水体制：合流
- 设计内容：给排水,消火栓
附件详情
a.该项目为某中学；建筑面积为13295平方米m；b.甲方提供的市政给水压力为0.16MPa；c.屋顶设6吨消防水箱及17吨生活水箱各一只。水箱为夜间补水，白天供水。d.为充分利用市政供水压力，单体的一至三层生活用水由市政管网直接供给，四层的用水由屋顶水箱供水，屋顶水箱内设置潜水增压泵维持四层生活供水的压力；2.设计范围：区域内给水、排水、消防及雨水系统设计；
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

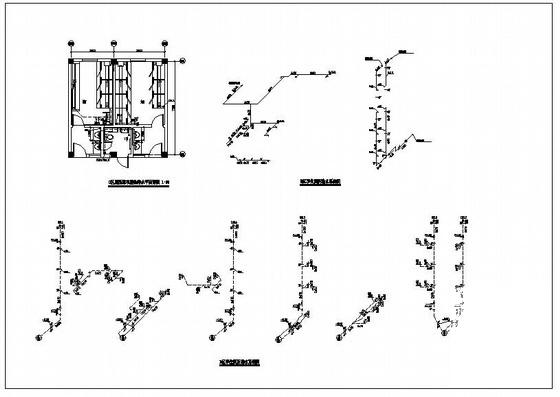

第 1 张图 -

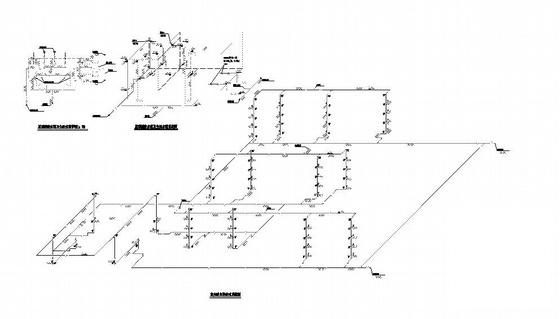

第 2 张图 -

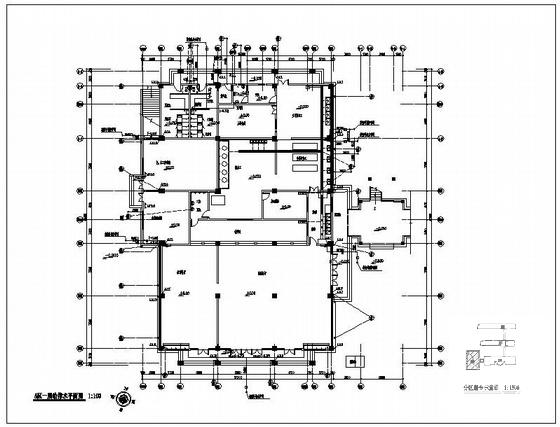

第 3 张图 -

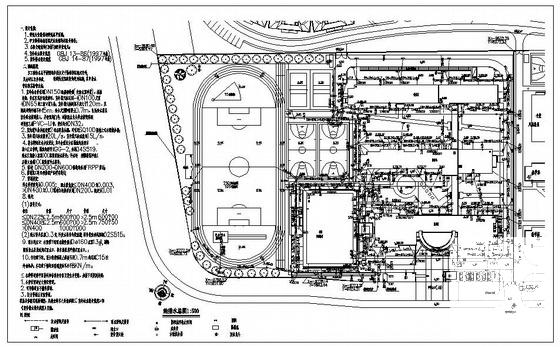

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-10
- 评论次数：0
- 浏览次数：0
- 文件大小：1.33 MB
- 收藏次数：0
-
文件名称：
附件-995860575668050957857.rar
