49700平米28层住宅楼的给排水全套施工图纸
- 设计详细说明：有
- 建筑类别：住宅,教育
- 建筑高度类型：高层建筑
- 建筑设计面积：49700平方米
- 建筑地上层数：28层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：26张
- 设计年代：近代
- 地下室用途：车库
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统,机房排水
- 消防设计：室内消火栓系统,喷淋系统
- 供水设备：高位水箱,水泵站
- 供水方式：变频供水,分区供水
- 供水分区：四区
- 排水体制：污废合流
- 火灾危险等级：中危险级Ⅰ级
附件详情
该项目为安徽省光彩广场2# 楼，为高层住宅，为一类建筑；地下一层，为自行车库；地上二十八层。建筑体积49700立方米，耐火等级为：一级。该项目的消防水泵，消防水池及稳压设备设置在B03# 楼地下二层，消防水箱设在B04#楼顶，共同为小区消防服务。幼儿园部分见幼儿园施工图。该项目单位除标高以米计外，其余尺寸均以毫米计。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

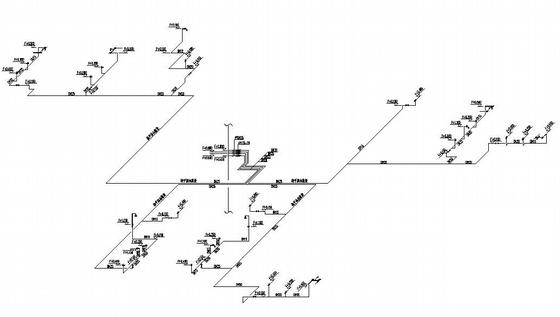

住宅楼给排水施工图 - 1 -

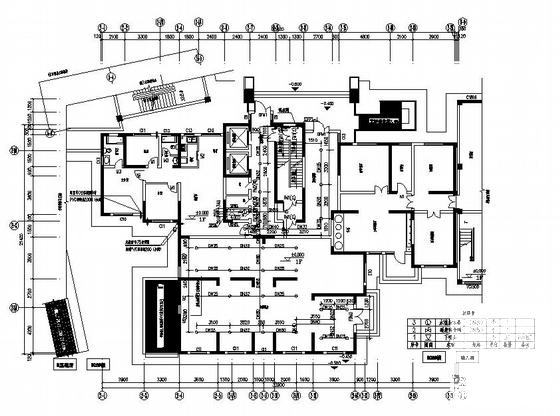

住宅楼给排水施工图 - 2 -

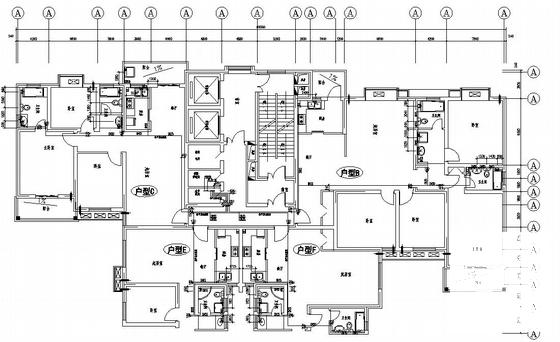

住宅楼给排水施工图 - 3 -

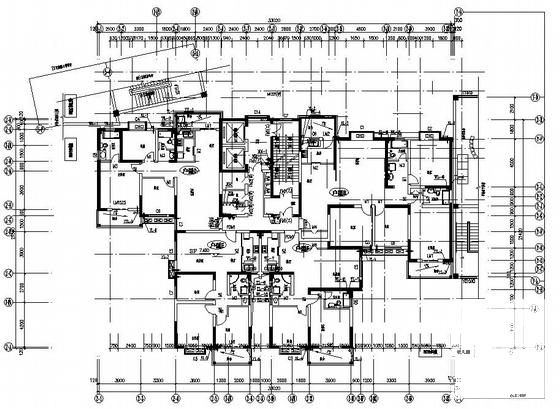

住宅楼给排水施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-29
- 评论次数：0
- 浏览次数：0
- 文件大小：1.72 MB
- 收藏次数：0
-
文件名称：
附件-995860766975755756689.rar
