铝矿半圆形空间网架结构厂房结构设计CAD施工图纸(平面布置图)

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:网架
  • 结构安全等级:二级
  • 参考图纸:15张

附件详情

说明、网架平面布置图、网架次檩立面布置图、网架主檩平面布置图、屋面彩板布置图、侧面彩板布置图、基础 平面布置图 、轨道基础预留洞详图、网架吊杆尺寸图、网架球加工示意图、网架配料单、网架错位展开安装图、钢平台吊杆平面示意图、斜撑杆平面布置示意图、柱网布置图、铝矿均化堆场剖面图、网架支座与预埋件图共15张图纸。


网架主檩平面布置图

网架吊杆节点大样图

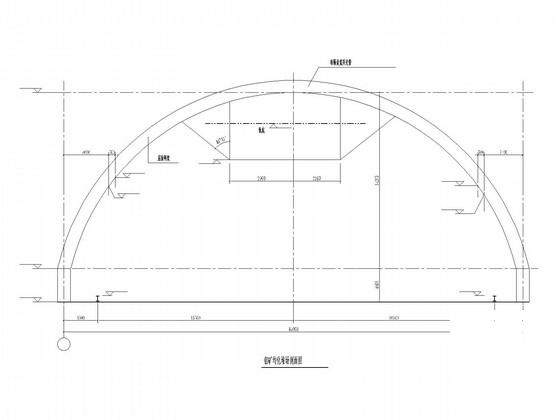

铝矿均化堆场剖面图
