独立基础异形网架结构收费站结构CAD施工图纸(平面布置图)
- 建筑类别：交通建筑
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 钢结构：网架
- 基础形式 ：独立基础
- 结构最大跨度：10.8m
- 抗震设防烈度：7度抗震
- 风压：0.45kN/平方米
- 参考图纸：22张
- 设计年代：近代
附件详情
一个详细收费站异形网架，带计算书、
节点详图
该资料包含：网架设计与施工说明，立面图，网架结构布置图，柱冒安装图，网架安装图，材料表，球加工图，钢柱加工图，支托加工图，屋面布置图，屋面材料表，龙骨布置图，下玄吊顶用支托安装图，吊顶龙骨平面布置图，铝塑板
平面布置图
等
共22张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

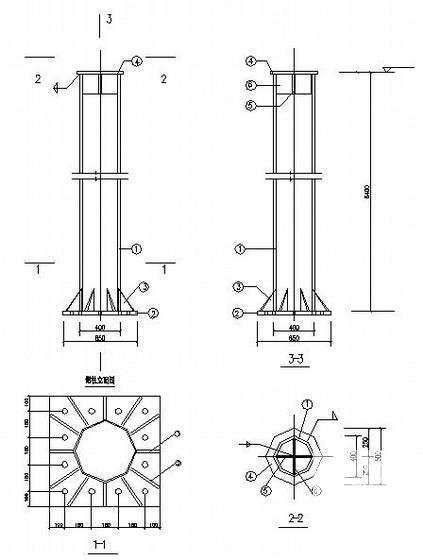

第 1 张图 -

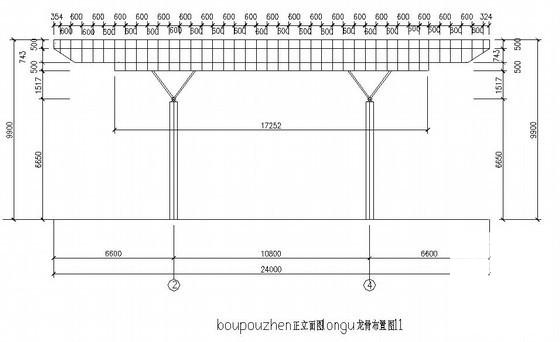

第 2 张图 -

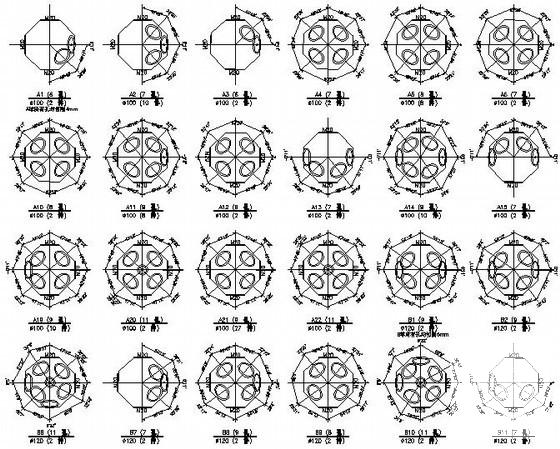

第 3 张图 -

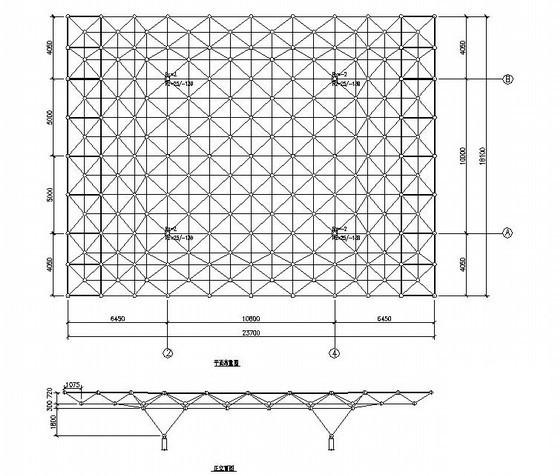

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-20
- 评论次数：0
- 浏览次数：0
- 文件大小：2.33 MB
- 收藏次数：0
-
文件名称：
附件-995877789578555777575.rar
