64.8米跨空间网架结构单层厂房结构CAD施工图纸(平面布置图)

  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:25年
  • 建筑设计结构形式:钢结构
  • 钢结构:轻钢结构,网架
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 参考图纸:11张

附件详情

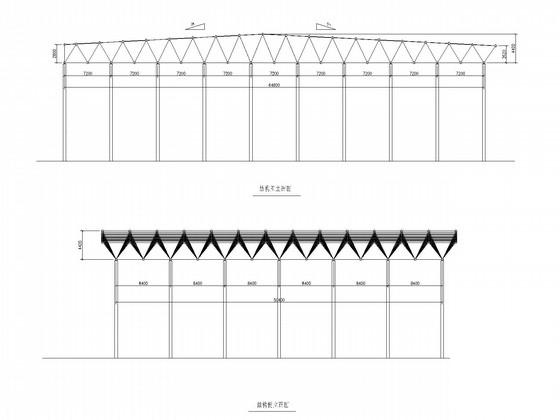

网架设计说明、网架安装图、网架平面布置图、网架正立面布置图、网架侧立面布置图、网架支座反力图、网架腹杆布置图、结构侧立面图、结构正立面图、网架下弦 平面布置图 、支座节点、材料表共11张图纸。

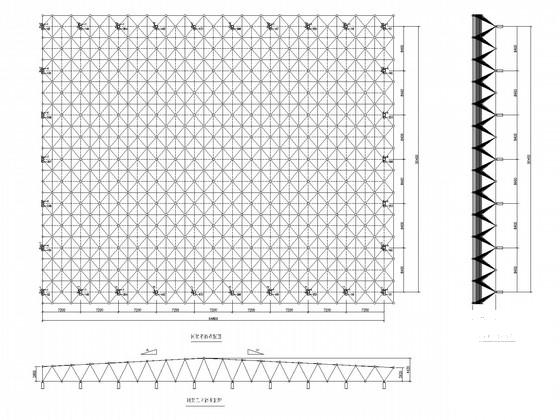

网架平面布置图

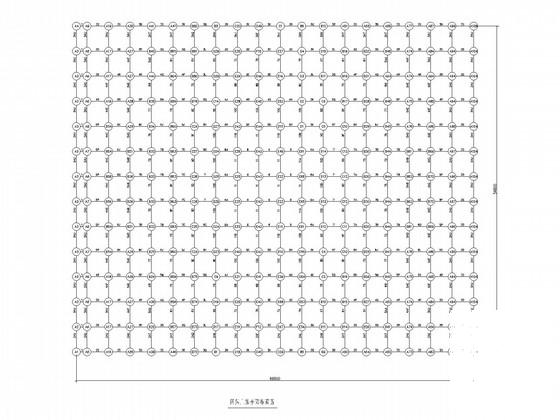

网架上弦平面布置图

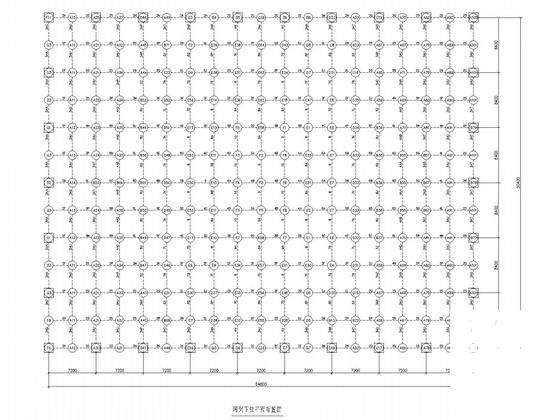

网架下弦平面布置图

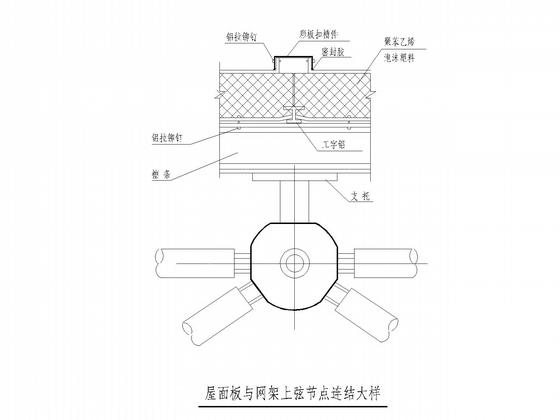

屋面板与网架上弦节点连结大样

网架安装图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 64.8米跨空间网架结构单层厂房结构CAD施工图纸(平面布置图) - 1
    第 1 张图
  • 64.8米跨空间网架结构单层厂房结构CAD施工图纸(平面布置图) - 2
    第 2 张图
  • 64.8米跨空间网架结构单层厂房结构CAD施工图纸(平面布置图) - 3
    第 3 张图
  • 64.8米跨空间网架结构单层厂房结构CAD施工图纸(平面布置图) - 4
    第 4 张图
  • 64.8米跨空间网架结构单层厂房结构CAD施工图纸(平面布置图) - 5
    第 5 张图
  • 64.8米跨空间网架结构单层厂房结构CAD施工图纸(平面布置图) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
