6层大型商业综合楼给排水CAD图纸(增压稳压设备)

资料简介
赚取积分

附件设计说明：有
建筑类别：商业
建筑高度类型：多层建筑
建筑设计面积：14万平方米
建筑地上层数：6层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：54张
生活供水设计：生活给水系统
排水设计：污水系统, 废水系统, 雨水系统
消防设计：室内消火栓系统, 喷淋系统, 泡沫灭火系统
供水设备：高位水箱, 水泵站, 水池
供水方式：变频供水, 分区供水
供水分区：两区
排水体制：污废分流, 雨污分流
排水技术：重力排水
雨水重现期：10年
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：30
大样节点：水箱, 水泵, 泵房, 卫生间, 集水坑, 设备房布置
项目所在地：四川

附件详情

资料目录
设计说明
主要设备及材料表
给排水平面图
自喷平面图
卫生间大样
增压稳压设备用房放大平面图
屋顶消防水箱放大平面图
给水设备用房放大平面图
给水设备用房接管系统图
消防水池放大平面图
消防水池接管系统图
消防水泵房放大平面图
消防水泵房接管系统图
地上高区冷水展开原理图
地上低区冷水展开原理图
地下室低区给水系统图
地下室污水管通气系统图
地上排水系统图、地上雨水、废水系统图
地上消火栓系统原理图
自喷灭火装置系统原理图
地下室集水坑及污水提升设备接管系统

附件详情

资料介绍：该项目规划总占地面积约4万平方米，总建筑面积约14万平方米。其中，地下二层，地上5层（局部六层），建筑高度23.9米；本建筑为多层民用建筑，属体育用房性质，地下室建筑面积约6.7万平方米，停车1602辆，属 I类汽车库。地下室另设有高低压配电室、柴油机房、生活水箱间、生活加压泵房、消防水池及消防泵房等设备用房。

设计内容: 该项目室内及室外用地红线范围内的给水系统、污水排水系统、废水排水系统、雨水排水系统、自动喷水灭火系统及自动泡沫喷淋系统、消火栓系统、气体灭火系统、小型给排水构筑物以及建筑灭火器配置。

，图纸共54张。

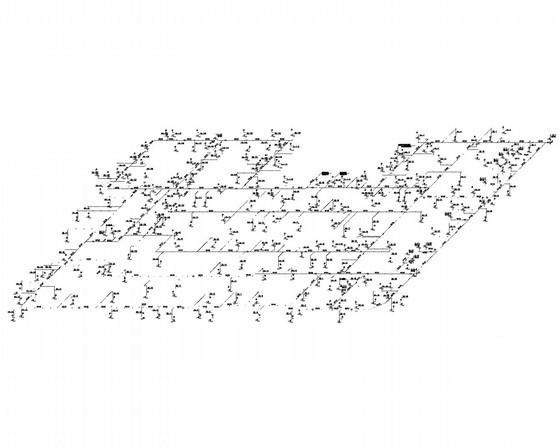

地下室消火栓系统图(1)

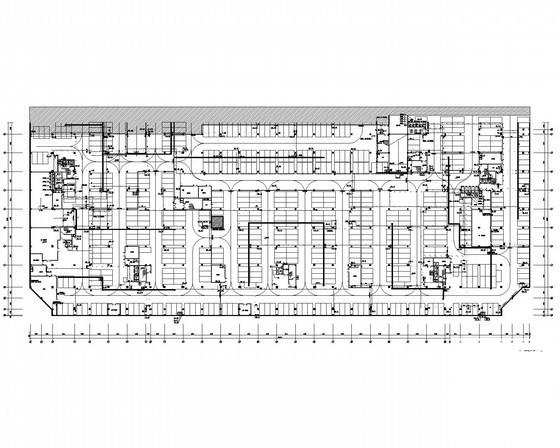

地下二层给排水平面图1

屋顶消防水箱放大平面图

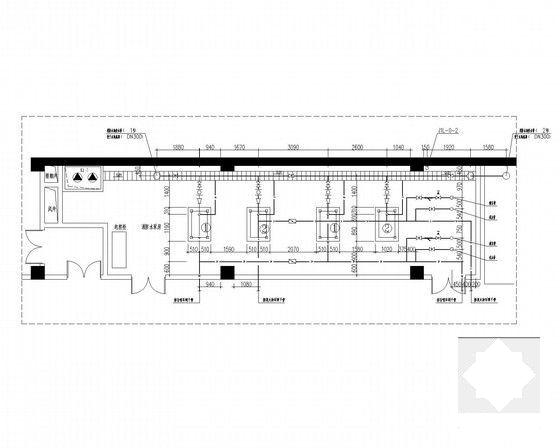

消防水泵房放大平面图

消防水泵房接管系统图

消防水池放大平面图

消防水箱、增压稳压设备接管系统图

自喷灭火装置系统原理图

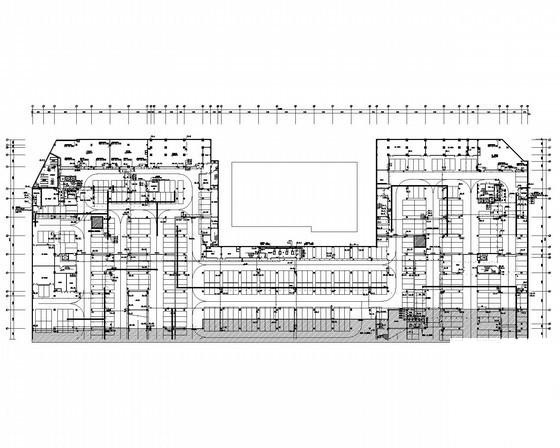

地下二层自喷平面图

给水设备用房接管系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
